• Country
• Germany

• Manufacturer / Brand
• Monacor, Bremen

• Year
• 1990 ??

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 180916

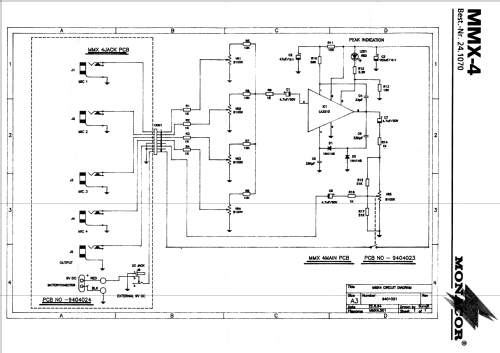

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors
• LA3210

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage

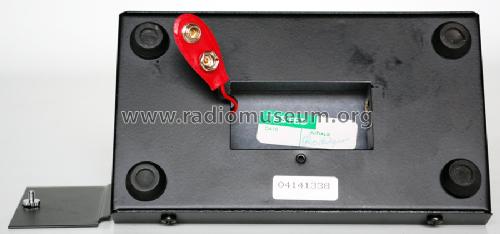

• Batteries / addl. power jack / 9 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org
• Model: 4-Kanal-Mikro-Mixer MMX-4 - Monacor, Bremen

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 148 x 50 x 85 mm / 5.8 x 2 x 3.3 inch

• Notes
• Der 4-Kanal-Mikro-Mixer "MMX-4" von Monacor ist ein Mini-Mischpult in einfachster Ausführung. Anschluss für bis zu 4 dynamische Mikrofone. Am Ausgang kann das Summen-Signal (Line-Pegel von 100 mV) einem weiteren Mischpult oder Verstärker "ohne" Mikro-Eingang zugeführt werden. Anschluss für Mikrofon-Eingang und Signal-Ausgang: 6,3 mm Klinkenbuchsen. Stromversorgung erfolgt von einer 9 Volt Blockbatterie, oder einem externen Niedervolt-Netzteil.

• Net weight (2.2 lb = 1 kg)
• 0.3 kg / 0 lb 10.6 oz (0.661 lb)

• Source of data
• - - Data from my own collection

• Author
• Model page created by Jürgen Küting. See "Data change" for further contributors.
