- Pays
- Etats-Unis
- Fabricant / Marque
- Montgomery Ward & Co. (Wards, Airline); Chicago, IL
- Année
- 1946
- Catégorie
- Radio - ou tuner d'après la guerre 1939-45
- Radiomuseum.org ID
- 48265
-
- Brand: Airline or Air-Line
Sams Photofact Folders

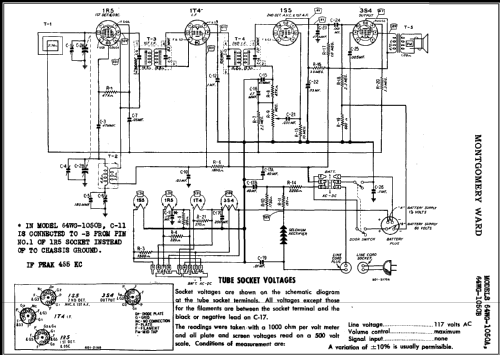

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 4
- Principe général
- Super hétérodyne (en général); FI/IF 455 kHz; 2 Etage(s) BF
- Circuits accordés
- 6 Circuits MA (AM)
- Gammes d'ondes
- PO uniquement
- Tension / type courant
- Secteur et Piles (tous types). / AC/DC 105-125/ 60 & 1.5 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile / Ø 4 inch = 10.2 cm
- Puissance de sortie
- 0.13 W (qualité inconnue)
- De Radiomuseum.org
- Modèle: 64WG-1050A - Montgomery Ward & Co. Wards,
- Forme
- Portative > 20 cm (sans nécessité secteur)
- Remarques
- Selenium Rectifier.
- Source extérieure
- Ernst Erb
- Source du schéma
- Rider's Perpetual, Volume 15 = 1947 and before
- Schémathèque (1)
- Photofact Folder, Howard W. SAMS (Set 10, Folder 4610-2)
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 2294 modèles d'appareils, 1462 avec des images et 1791 avec des schémas.
Tous les appareils de Montgomery Ward & Co. (Wards, Airline); Chicago, IL
