16K2H Ch= TS-94

• Land
• USA

• Hersteller / Marke
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Jahr
• 1951 ?

• Kategorie
• Fernseh-Empfänger/Monitor

• Radiomuseum.org ID
• 209692

• Bilder

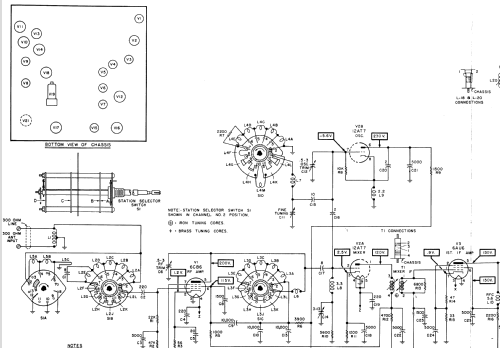

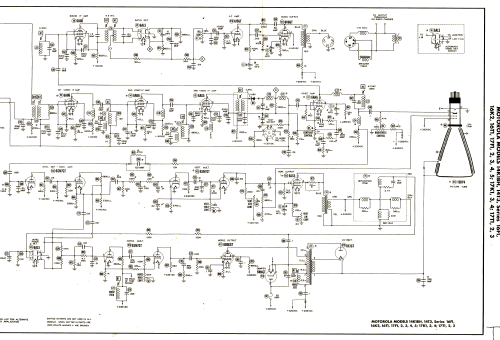

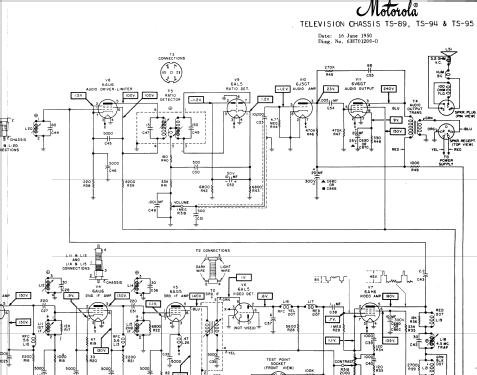

• Schaltpläne

Previous Next

Previous Next

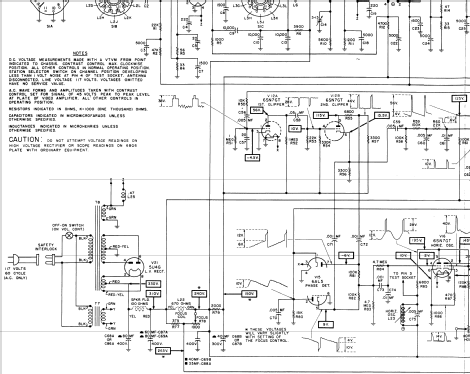

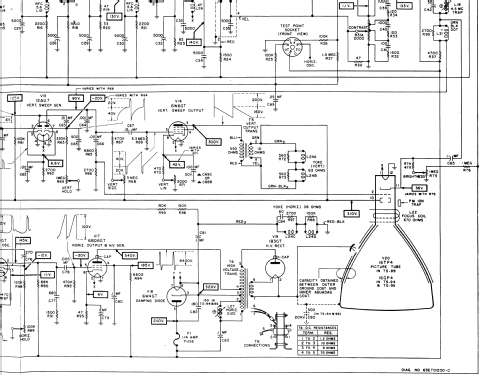

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 21

• Röhren
• 6CB6 12AT7 6AU6 6AU6 6AG5 6AL5 6AH6 6AU6 6AL5 6J5GT 6V6GT 6SN7GT 12AU7 6W6GT 6AL5 6SN7GT 6BQ6GT 6W4GT 1B3GT 5U4G 16GP4

• Hauptprinzip
• Super mit HF-Vorstufe

• Wellenbereiche
• VHF/UHF (siehe Bemerkungen)

• Betriebsart / Volt
• Wechselstromspeisung / 60 Hz, 117V = 110 -120 Volt

• Lautsprecher
• Dynamischer LS, mit Erregerspule (elektrodynamisch) / Ø 8 inch = 20.3 cm

• Material
• Gerät mit Holzgehäuse

• von Radiomuseum.org
• Modell: 16K2H Ch= TS-94 - Motorola Inc. ex Galvin Mfg.Co

• Form
• Standgerät: allgemein.

• Bemerkung

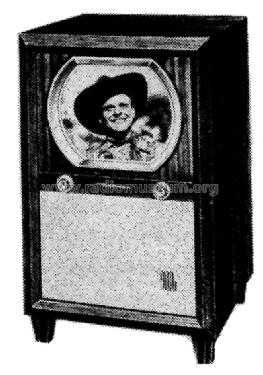

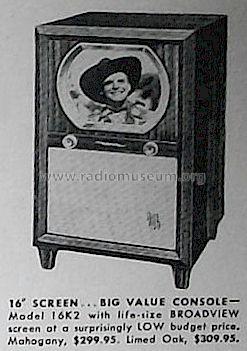

• 16" b/w TV with US standard VHF Tuner channels 2 thru 13. Console model, Red-Brown Mahogany.

• Datenherkunft
• - - Manufacturers Literature

• Literatur/Schema (1)

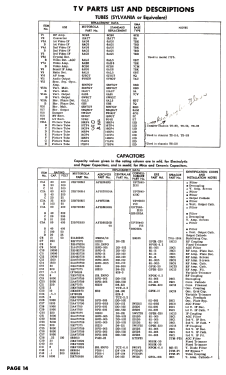

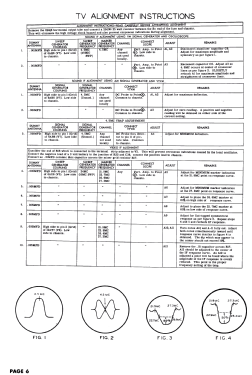

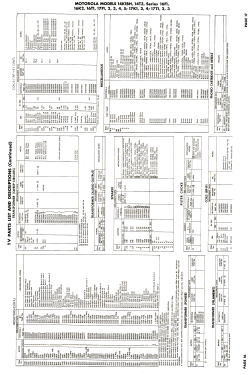

• Photofact Folder, Howard W. SAMS (Set 121 folder 10 dated 1-51)

• Autor
• Modellseite von John Kusching angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.

• Weitere Modelle

• Hier finden Sie 4646 Modelle, davon 2969 mit Bildern und 4145 mit Schaltbildern.
