17K15B Ch= TS-395A
Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- País
- Estados Unidos
- Fabricante / Marca
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Año
- 1953 ?
- Categoría
- Televisión (TV) o monitor
- Radiomuseum.org ID
- 206810

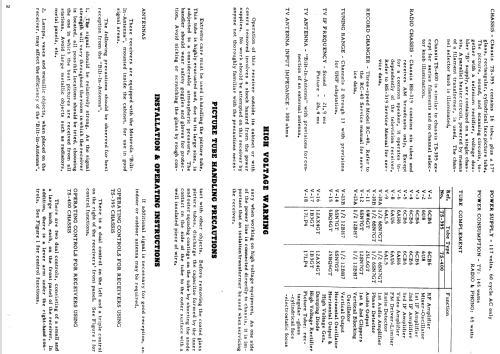

Data taken from Motorola datasheet
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 17
- Válvulas
- 6CB6 6U8 6CB6 6CB6 6CB6 6AH6 6AU6 6AL5 6SN7GT 6W6GT 6SN7GT 12BH7 6SN7GT 6BQ6GT 12AX4GT 1B3GT 17LP4
- Principio principal
- Superheterodino con paso previo de RF
- Gama de ondas
- VHF/UHF (see notes for details)
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 60 Hz, 117V = 110 -120 Volt
- Altavoz
- Altavoz dinámico (de imán permanente) / Ø 8 inch = 20.3 cm
- Material
- Madera
- de Radiomuseum.org
- Modelo: 17K15B Ch= TS-395A - Motorola Inc. ex Galvin Mfg.Co
- Forma
- Consola baja, patas más cortas del 50%.
- Anotaciones
-
Motorola model 17K15B is a 17” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis TS-395A, VHF tuner 1U720781 and picture tube 17LP4.
Console model, limed oak.
- Procedencia de los datos
- - - Manufacturers Literature
- Documentación / Esquemas (1)

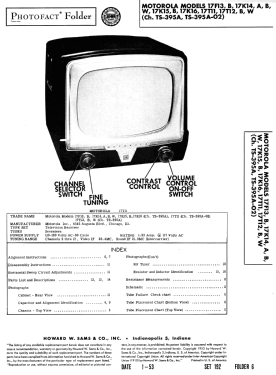

- Photofact Folder, Howard W. SAMS (Set 192, folder 6, dated 1-53)
- Autor
- Modelo creado por John Kusching. Ver en "Modificar Ficha" los participantes posteriores.
