17T3A Ch= TS-89

• País
• Estados Unidos

• Fabricante / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Año
• 1951 ?

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 209942

• Imágenes
• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 21

• Válvulas
• 6CB6 12AT7 6AU6 6AU6 6AG5 6AL5 6AH6 6AU6 6AL5 6J5GT 6V6GT 6SN7GT 12AU7 6W6GT 6AL5 6SN7GT 6BQ6GT 6W4GT 1B3GT 5U4G 16TP4

• Principio principal
• Superheterodino con paso previo de RF

• Gama de ondas
• VHF/UHF (see notes for details)

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 60 Hz, 117V = 110 -120 Volt

• Altavoz
• Altavoz electrodinámico (bobina de campo) / Ø 6 inch = 15.2 cm

• Material
• Plástico moderno (Nunca bakelita o catalina)

• de Radiomuseum.org
• Modelo: 17T3A Ch= TS-89 - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Sobremesa de cualquier forma, detalles no conocidos.

• Anotaciones
• 16" b/w TV with US standard VHF Tuner channels 2 thru 13. Table model, molded plastic.

• Procedencia de los datos
• - - Manufacturers Literature

• Documentación / Esquemas (1)

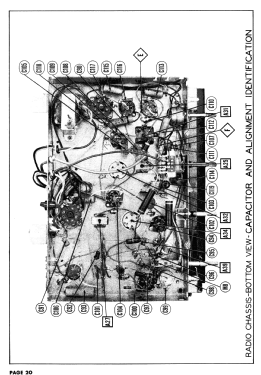

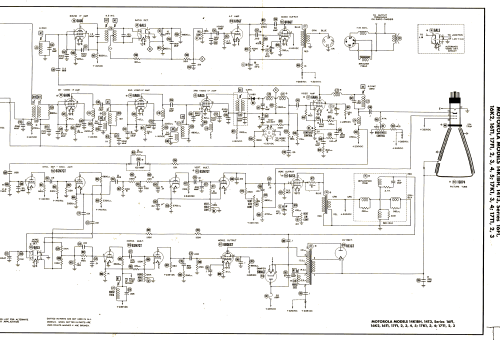

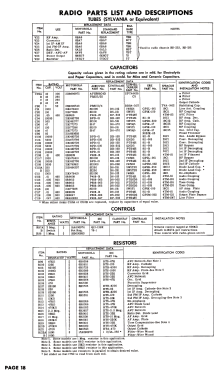

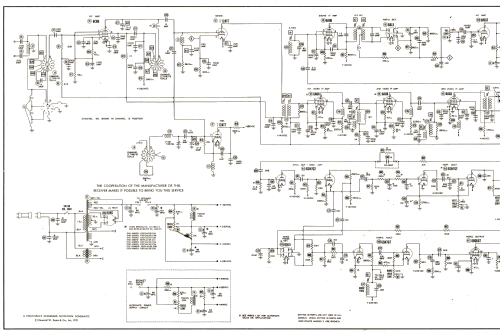

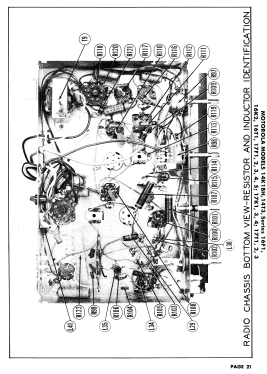

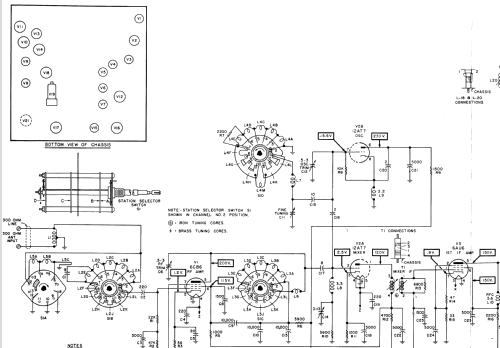

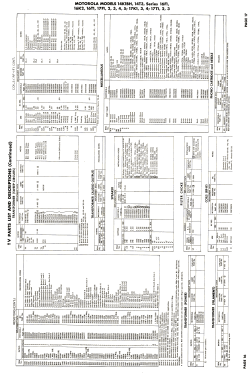

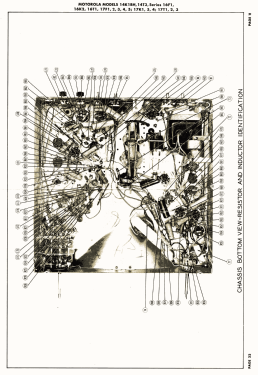

• Photofact Folder, Howard W. SAMS (Set 121 folder 10 dated 1-51)

• Autor
• Modelo creado por John Kusching. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 4646 modelos, 2969 con imágenes y 4145 con esquemas.
