19BP128BB Ch= DTS-596

• País
• Estados Unidos

• Fabricante / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Año
• 1966

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 240001

• Imágenes

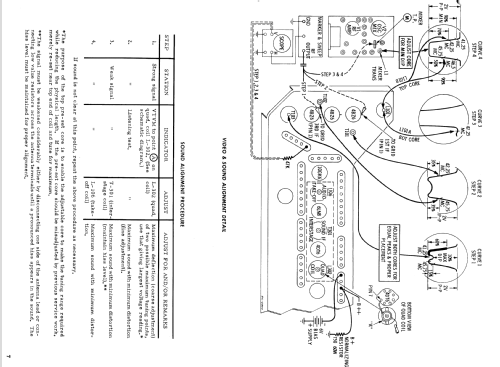

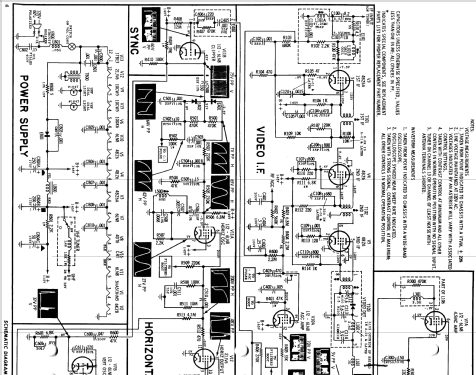

• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 16

• Válvulas
• 3HA5 or 3HM5 6KZ8 4BZ6 4BZ6 4BZ6 10GK6 6LN8 4DT6 10CW5 6LN8 6LN8 21JV6 17BE3 1S2 10CW5 19AEP4 or 19ENP4 or 19EGP4

• Principio principal
• Superheterodino con paso previo de RF

• Gama de ondas
• VHF/UHF (see notes for details)

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 60 cycles, 120 Volt

• Altavoz
• Altavoz elíptico de imán permanente.

• Material
• Plástico moderno (Nunca bakelita o catalina)

• de Radiomuseum.org
• Modelo: 19BP128BB Ch= DTS-596 - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Sobremesa apaisado (tamaño grande).

• Anotaciones

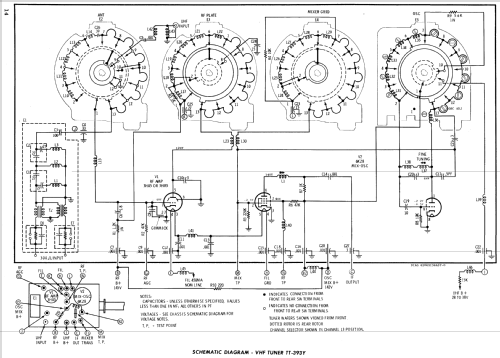

• The Motorola 19BP128BB is a 19" b/w TV with US standard VHF Tuner channels 2 thru 13, 14 thru 83 UHF. Equipped with chassis DTS-596, VHF tuner CMTT-393Y, UHF tuner HTT-615 or HTT-623 and picture tube 19AEP4, 19ENP4 or 19EGP4. Uses elliptical PM 2.25" x 6.25" speaker.

• Procedencia de los datos
• - - Manufacturers Literature

• Documentación / Esquemas (1)

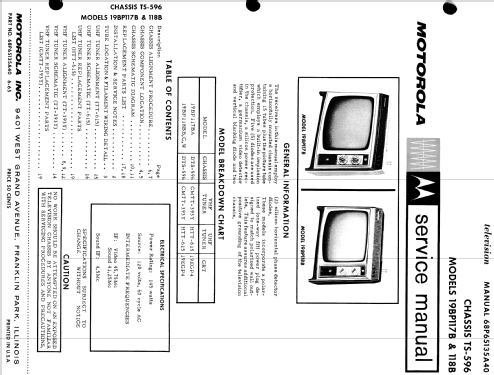

• - - Manufacturers Literature (Motorola Datasheet 68P65135A41 Dated 10-65)

• Documentación / Esquemas (2)
• - - Manufacturers Literature (Motorola Datasheet 68P65135A40 Dated 6-65)

• Documentación / Esquemas (3)
• - - Manufacturers Literature (Motorola Datasheet 68P65135A43 Dated 3-66)

• Autor
• Modelo creado por John Kusching. Ver en "Modificar Ficha" los participantes posteriores.
