20K3B Ch= TS-119C, C1, D

• País
• Estados Unidos

• Fabricante / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Año
• 1951 ?

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 359691

• Imágenes

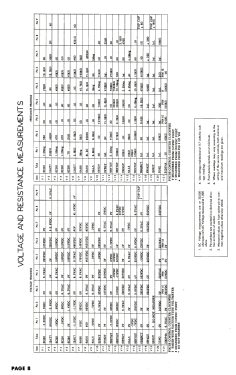

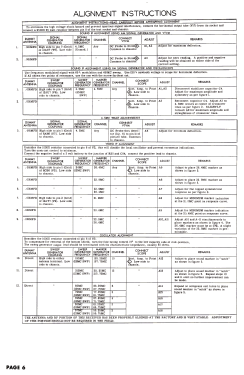

• Esquemas

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 21

• Válvulas
• 6CB6 12AT7 6CB6 6CB6 6CB6 12AU7 6AH6 6AU6 6AL5 6J5GT 6V6GT 6SN7GT 6SN7GT 6W6GT 6AL5 6SN7GT 6BQ6GT 6W4GT 1B3GT 5U4G 20DP4A

• Principio principal
• Superheterodino con paso previo de RF

• Gama de ondas
• Bandas de recepción puestas en notas.

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 60Hz, 117V=110-120 Volt

• Altavoz
• Altavoz dinámico (de imán permanente)

• Material
• Madera

• de Radiomuseum.org
• Modelo: 20K3B Ch= TS-119C, C1, D - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Consola baja, patas más cortas del 50%.

• Anotaciones

• Motorola model 20K3B is a 21” b/w TV with US standard VHF tuner channels 2 thru 13.
  Equipped with chassis TS-119C, C1, D, VHF tuner 1X701180 and picture tube 20DP4A.

• Documentación / Esquemas (1)
• Photofact Folder, Howard W. SAMS (Set 122, folder 5, dated 1-51)

• Documentación / Esquemas (2)
• Photofact Folder, Howard W. SAMS (Set 187, folder1, dated 12-52)

• Autor
• Modelo creado por Dirk Taekels. Ver en "Modificar Ficha" los participantes posteriores.
