21F2Y Ch= TS-292Y, HS-316A

Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1953
  • Categoría
  • Televisión con radio y/o grabadora.
  • Radiomuseum.org ID
  • 245183

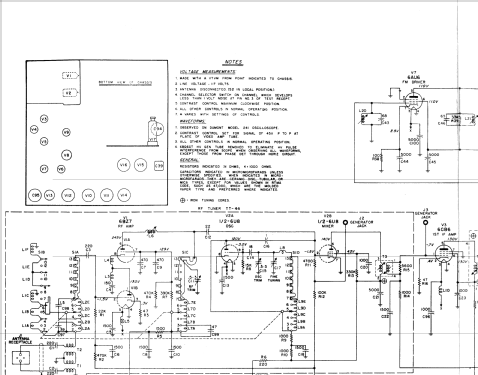

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de valvulas
  • 29
  • Principio principal
  • Superheterodino con paso previo de RF
  • Gama de ondas
  • Bandas de recepción puestas en notas.
  • Especialidades
  • Tocadiscos con cambiador autom.
  • Tensión de funcionamiento
  • Red: Corriente alterna (CA, Inglés = AC) / 60 cycles, 117 Volt
  • Altavoz
  • Altavoz dinámico (de imán permanente) / Ø 10 inch = 25.4 cm
  • Material
  • Madera
  • de Radiomuseum.org
  • Modelo: 21F2Y Ch= TS-292Y, HS-316A - Motorola Inc. ex Galvin Mfg.Co
  • Forma
  • Consola en general
  • Anotaciones

  • The Motorola 21F2Y is a combination AM/FM radio, phonograph and 21" b/w TV with US standard VHF Tuner channels 2 thru 13, 14 thru 83 UHF. Equipped with TV chassis TS-292, VHF tuner TT-44, UHF tuner TT-52M and picture tube 21FP4.  Also equipped with AM/FM radio chassis HS-316A and record changer RC-40.  Has red-brn mahogany cabinet. Has Qty(2) Selenium Rectifiers and Qty(1) germanium diode detector in TV chassis.

  • Procedencia de los datos
  • - - Manufacturers Literature
  • Documentación / Esquemas (1)
  • - - Manufacturers Literature (Motorola Datasheet 68P730433)
  • Documentación / Esquemas (2)
  • - - Manufacturers Literature (Motorola Datasheet 68P721605)
  • Documentación / Esquemas (3)
  • - - Manufacturers Literature (Motorola Datasheet 68P722369)
  • Documentación / Esquemas (4)
  • - - Manufacturers Literature (Motorola Datasheet 68P620339 (For AM/FM Radio))
  • Autor
  • Modelo creado por John Kusching. Ver en "Modificar Ficha" los participantes posteriores.
