21K132W Ch= TS-558
Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Produttore / Marca
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Anno
- 1959
- Categoria
- Televisore (TV) / Monitor
- Radiomuseum.org ID
- 157734
Picture from Motorola Datasheet
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 20
- Valvole
- 6ES8 6EU8 3BZ6 3BZ6 6EW6 3BU8 12BY7A 3BZ6 6DT6 6C4 6BQ5 6CG7 6AL5 6CG7 6EX6 6AU4 6EY6 3A3 5U4GB 21DAP4
- Principio generale
- Supereterodina con stadio RF
- Gamme d'onda
- VHF/UHF (ved. i dettagli nelle note)
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 60 cycles, 110 to 120 Volt
- Altoparlante
- 2 altoparlanti
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: 21K132W Ch= TS-558 - Motorola Inc. ex Galvin Mfg.Co
- Forma
- Console di qualsiasi tipo
- Annotazioni
-

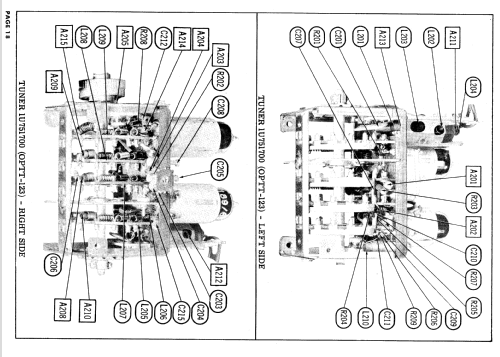

The Motorola 21K132W is a 21" b/w TV with US standard VHF Tuner channels 2 thru 13. Equipped with chassis TS-558, VHF tuner OPTT-123 and picture tube 21DAP4. Console model with Walnut wooden cabinet. Has Qty(1) germanium diode video detector. Has Qty(1) PM 4" speaker and Qty(1) Elliptical PM 6" x 9" speaker.
- Letteratura / Schemi (1)

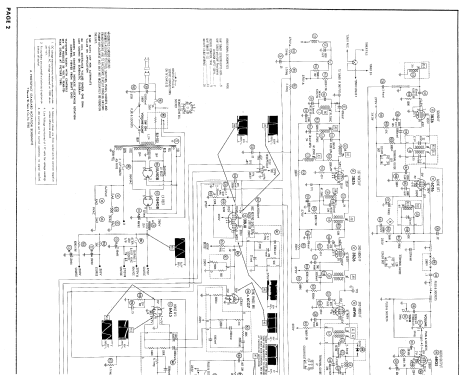

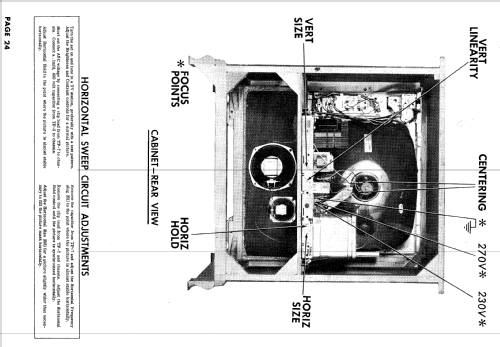

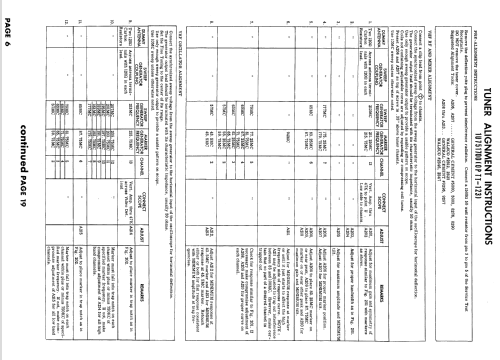

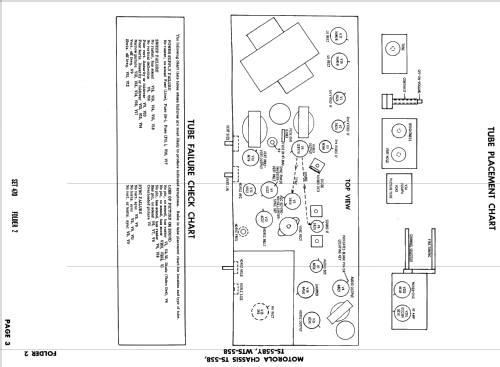

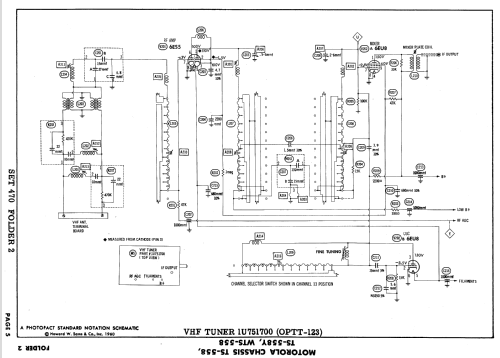

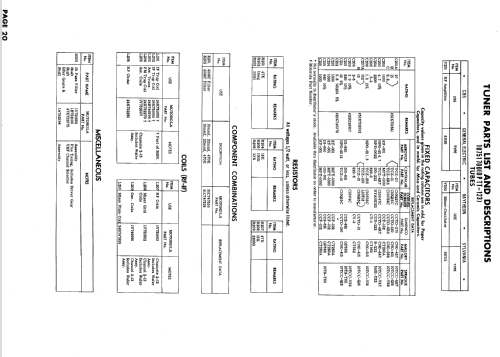

- Photofact Folder, Howard W. SAMS (Date 1-60, Set 470, Folder 2)
- Letteratura / Schemi (2)

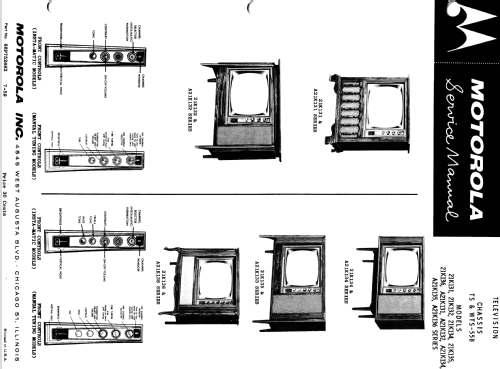

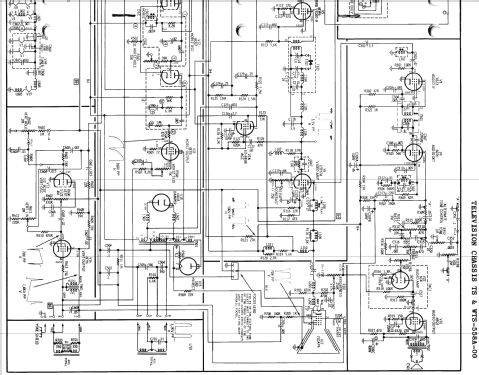

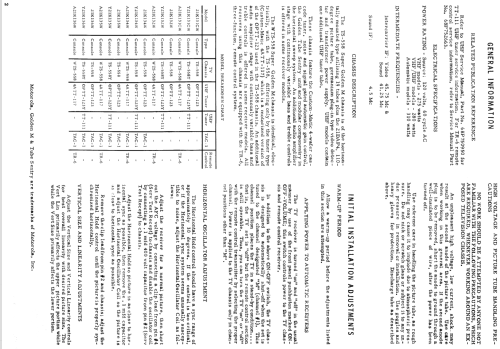

- - - Manufacturers Literature (Motorola Datasheet 68P752662 Dated 7-59)
- Autore
- Modello inviato da Egon Penker. Utilizzare "Proponi modifica" per inviare ulteriori dati.
