21T21E WTS-531
Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Produttore / Marca
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Anno
- 1956 ??
- Categoria
- Televisore (TV) / Monitor
- Radiomuseum.org ID
- 205519
Data taken from Motorola datasheet

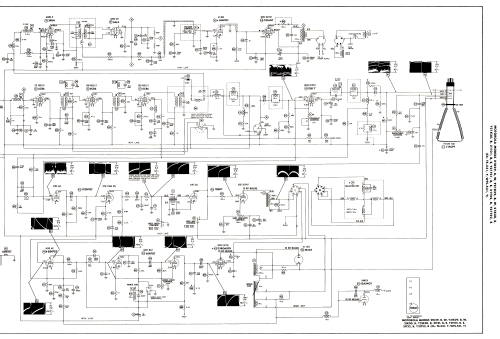

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 17
- Valvole
- 4BQ7A 5U8 6CB6 6CB6 6CB6 12BY7 3AU6 6AL5 6SN7GT 25L6 12SN7GT 12BH7 6SN7GT 25CU6 12AX4 1B3GT 21AUP4
- Principio generale
- Supereterodina con stadio RF
- Gamme d'onda
- VHF/UHF (ved. i dettagli nelle note)
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 60 Hz, 117V = 110 -120 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile)
- Materiali
- Mobile di metallo
- Radiomuseum.org
- Modello: 21T21E WTS-531 - Motorola Inc. ex Galvin Mfg.Co
- Forma
- Soprammobile con qualsiasi forma (non saputo).
- Annotazioni
-

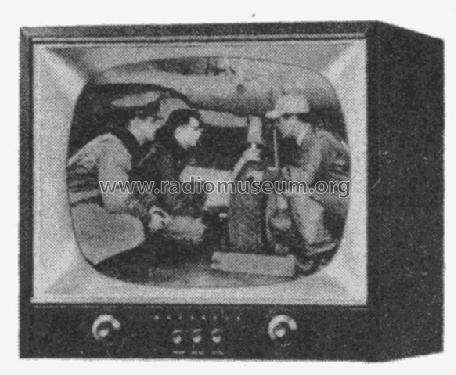

Motorola model 21T21E is a 21” b/w TV with US standard VHF tuner channels 2 thru 13.

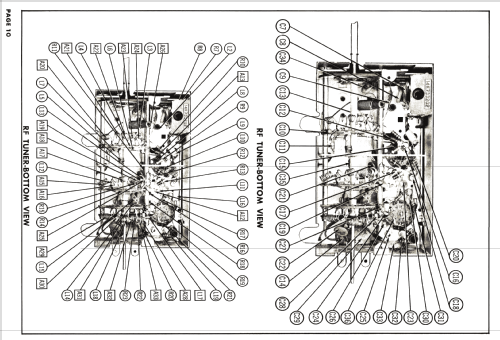

Equipped with chassis WTS-531, VHF tuner TT-72 and picture tube 21AUP4. Table model, ebony, metal.
- Fonte dei dati
- - - Manufacturers Literature
- Letteratura / Schemi (1)

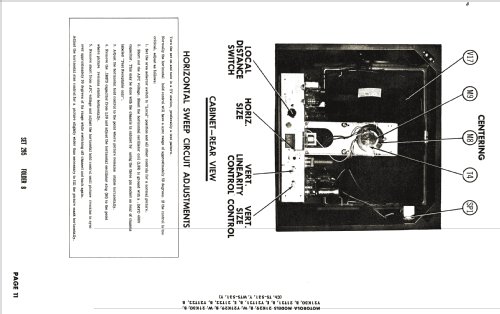

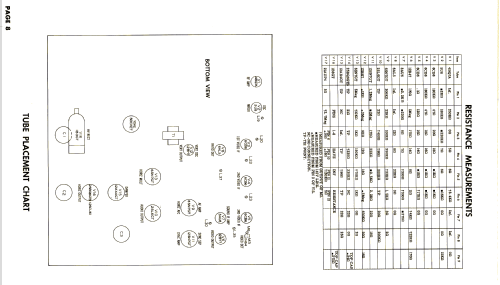

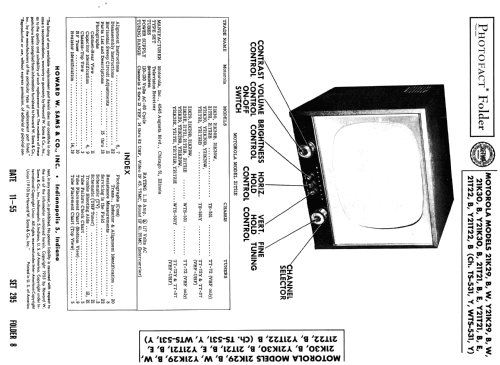

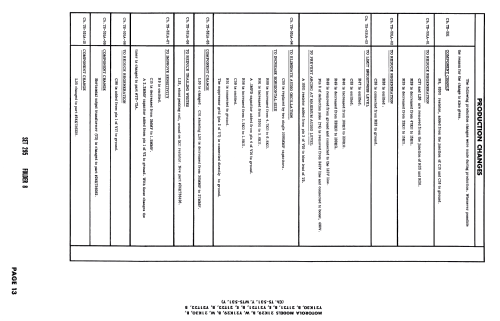

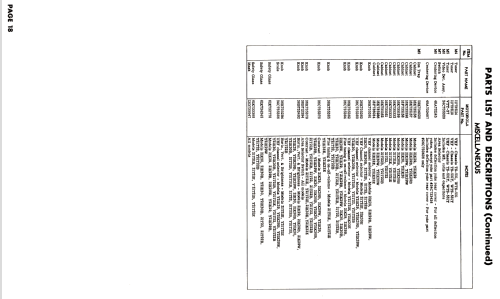

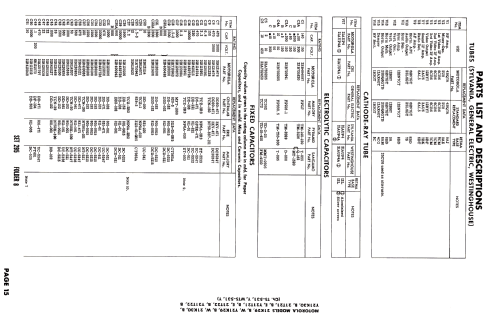

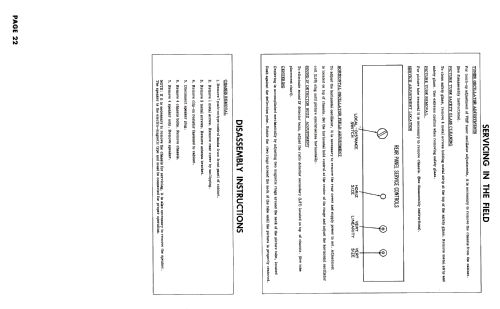

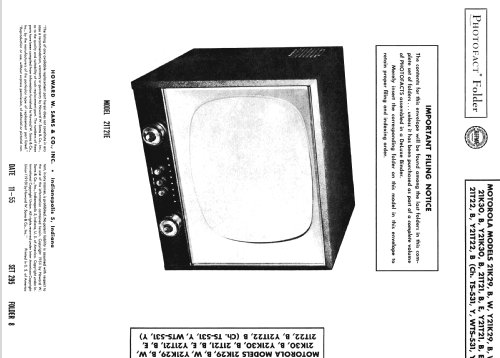

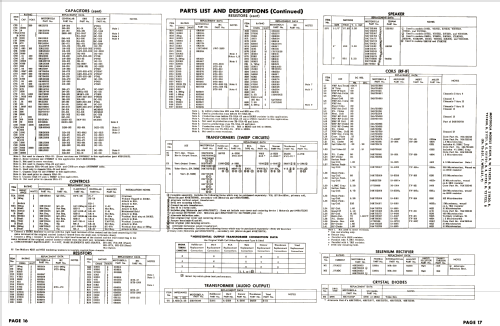

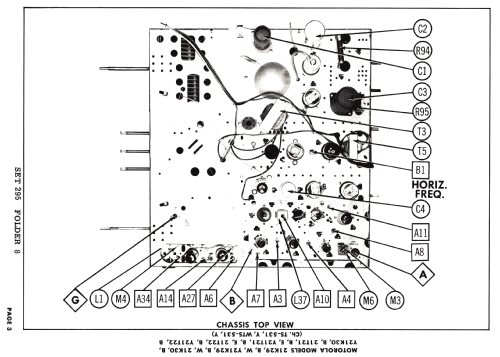

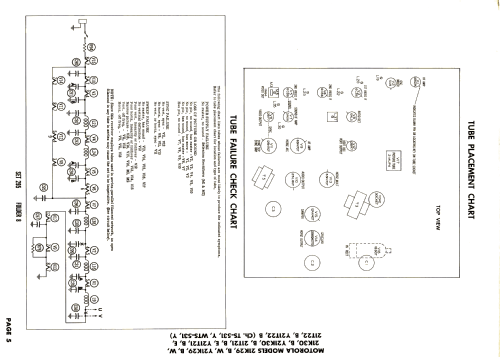

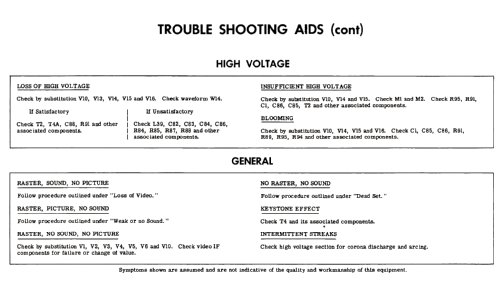

- Photofact Folder, Howard W. SAMS (Set 295 Folder 8 dated 11-55)
- Autore
- Modello inviato da John Kusching. Utilizzare "Proponi modifica" per inviare ulteriori dati.
