50XC2 "Circle Grill"

Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1940/1941
perfect model
  • Categoria
  • Radio (o sintonizzatore del dopoguerra WW2)
  • Radiomuseum.org ID
  • 48828

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 5
  • Principio generale
  • Supereterodina (in generale)
  • N. di circuiti accordati
  • 6 Circuiti Mod. Amp. (AM)
  • Gamme d'onda
  • Solo onde medie (OM).
  • Tensioni di funzionamento
  • Alimentazione universale (doppia: CC/CA) / 117 Volt
  • Altoparlante
  • AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo)
  • Materiali
  • Catalina
  • Radiomuseum.org
  • Modello: 50XC2 "Circle Grill" - Motorola Inc. ex Galvin Mfg.Co
  • Forma
  • Soprammobile compatto/con bordi arrotondati/midget senza pulsantiera/tastiera.<= 35 cm (Sometimes with handle but for mains only).
  • Dimensioni (LxAxP)
  • 9.75 x 6 x 5.75 inch / 248 x 152 x 146 mm
  • Annotazioni

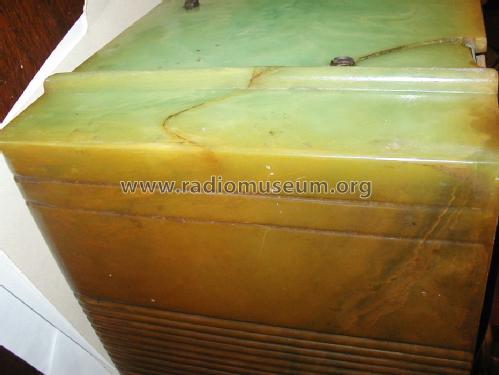

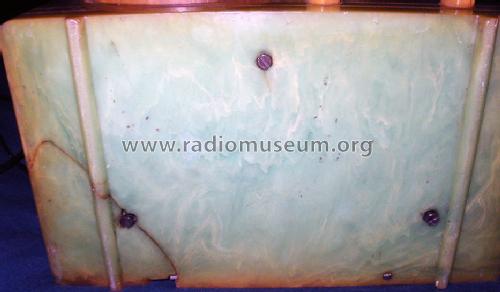

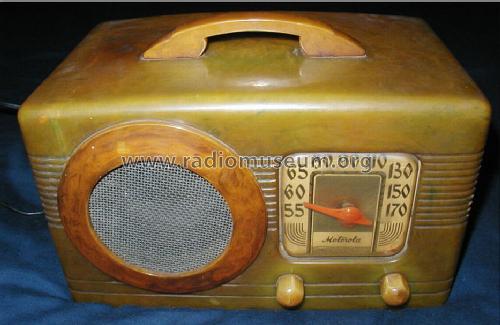

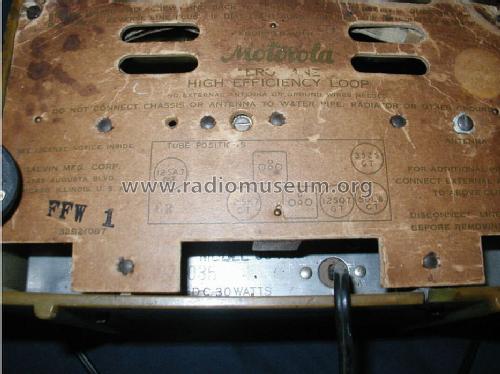

  • Motorola A.C./D.C. models 50XC "Circle Grill" for 540-1720 kHz (kc) with 10 inch "Aero-Vane" Loop were offered in 4 different colours with a number as suffix: model 50XC1 Red with White Trim, model 50XC2 Turquoise Blue, White Trim, model 50XC3 White Onyx and model 50XC4 Brown Onyx, Amber Trim. These colours changed by the time depending on exposure to sun light. See for instance the former Turquoise for model 50XC2 in comparison to the bottom view. Some call this 50XC2 now "Greens, Amber, Rust Swirl Colour". The folder Motorola calls the material "Bright Plastic" and it gets also the creative name "Celluloid-Bakelite", but we know it as Catalin.

  • Fonte esterna dei dati
  • Ernst Erb
  • Riferimenti schemi

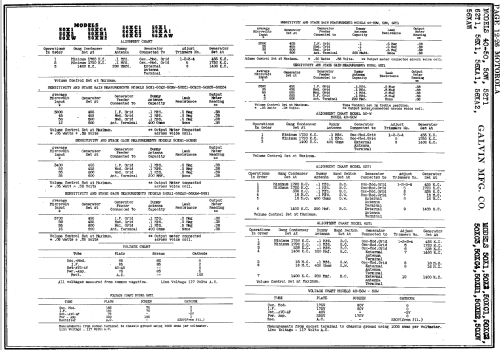

  • Rider's Perpetual, Volume 12 = ca. 1941 and before
  • Letteratura / Schemi (1)

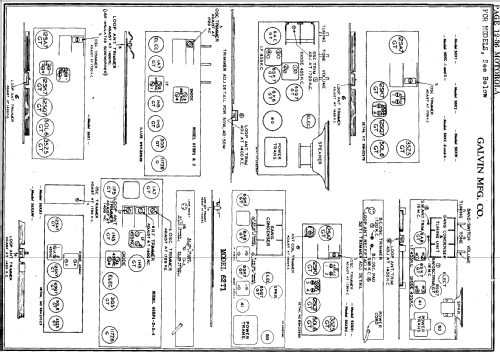

  • -- Schematic
  • Letteratura / Schemi (3)

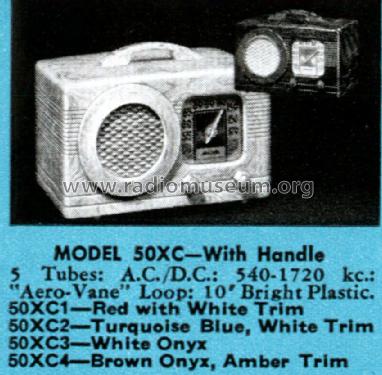

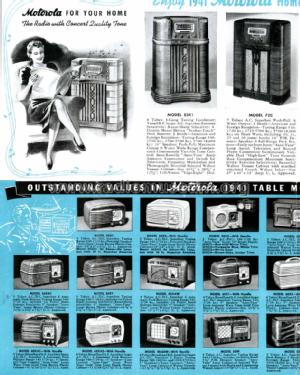

  • Motorola Folder H-201, for 1941.
