54X2 Ch= HS-432
Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Produttore / Marca
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Anno
- 1954/1955
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 80835
Sams Photofact Folders
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 5
- Principio generale
- Supereterodina (in generale); ZF/IF 455 kHz; 2 Stadi BF
- N. di circuiti accordati
- 6 Circuiti Mod. Amp. (AM)
- Gamme d'onda
- Solo onde medie (OM).
- Tensioni di funzionamento
- Alimentazione universale (doppia: CC/CA) / 110 - 120 Volt
- Altoparlante
- 2 altoparlanti / Ø 4 inch = 10.2 cm
- Materiali
- Plastica (non bachelite o catalina)
- Radiomuseum.org
- Modello: 54X2 Ch= HS-432 - Motorola Inc. ex Galvin Mfg.Co
- Forma
- Soprammobile compatto/con bordi arrotondati/midget senza pulsantiera/tastiera.<= 35 cm (Sometimes with handle but for mains only).
- Annotazioni
-
Color= Ivory. There are three of the same Motorola models with different colors: model 54X1 in Mahogany, model 54X2 in Ivory and model 54X3 in Leaf Green.
- Fonte dei dati

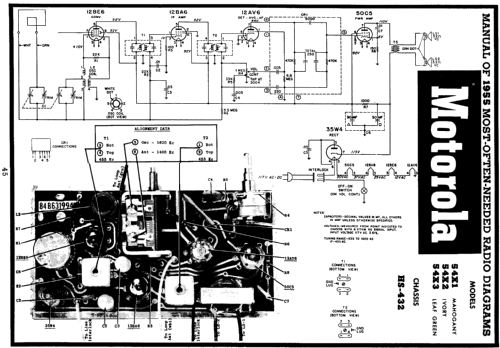

- Beitman Radio Diagrams, Vol. 15, 1955
- Letteratura / Schemi (1)
- Photofact Folder, Howard W. SAMS (Date 7-55, Set 282, Folder 9)
- Letteratura / Schemi (3)
- Motorola Folder No. 3466, for 1955.
- Autore
- Modello inviato da Egon Penker. Utilizzare "Proponi modifica" per inviare ulteriori dati.
