• País
• Estados Unidos

• Fabricante / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Año
• 1948

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 48987

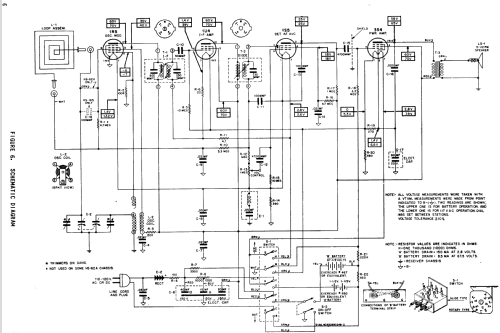

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 4

• Válvulas
• 1R5 1U4 1S5 3S4

• Principio principal
• Superheterodino en general; ZF/IF 455 kHz; 2 Etapas de AF

• Número de circuitos sintonía
• 6 Circuíto(s) AM

• Gama de ondas
• OM (onda media) solamente

• Tensión de funcionamiento
• Red / Baterías o pilas / AC/DC 117 / 67.5 & 3 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 3.5 inch = 8.9 cm

• Material
• Metálico

• de Radiomuseum.org

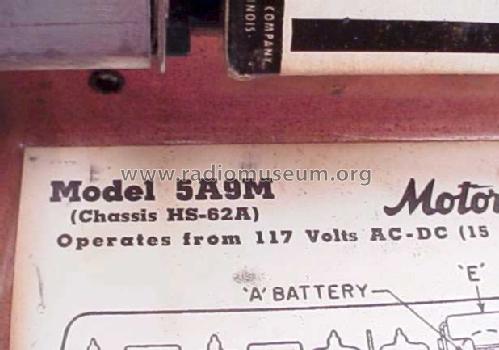

• Modelo: 5A9M Ch= HS-62A - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Portátil > 20 cm (sin la necesidad de una red)

• Anotaciones
• Selenium Rectifier

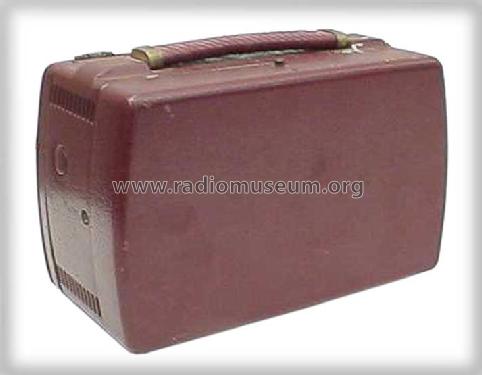

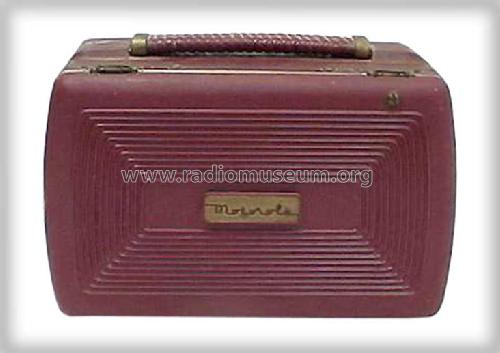

  Color=Maroon crackle finish.

• Ext. procedencia de los datos
• Ernst Erb

• Procedencia de los datos
• Collector's Guide to Antique Radios 4. Edition

• Referencia esquema
• Rider's Perpetual, Volume 20 covering 1950

• Mencionado en
• The Radio Collector's Directory and Price Guide 1921 - 1965 (Collector's Guide to AR6.Ed., Slusser tube)

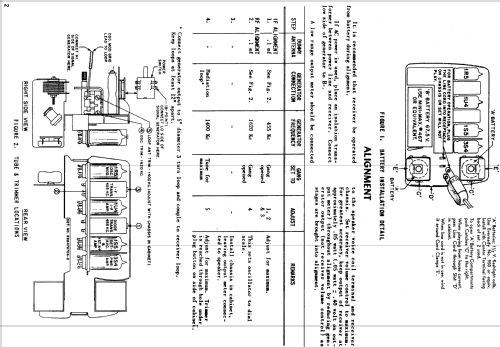

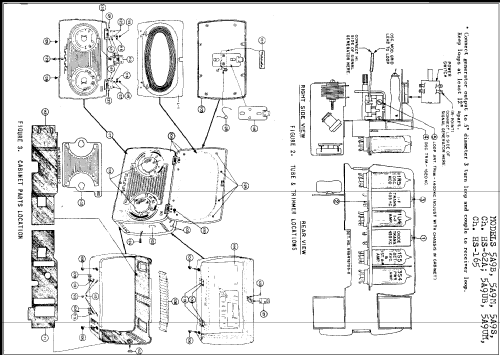

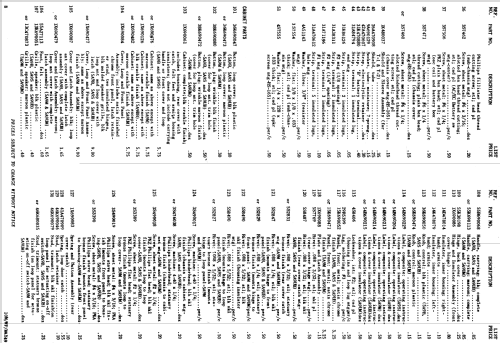

• Documentación / Esquemas (1)
• Beitman Radio Diagrams, Vol. 10, 1950
