• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Anno
• 1950 ?

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 48989

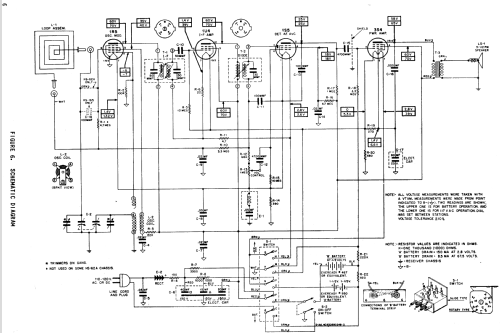

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 4

• Valvole
• 1R5 1U4 1S5 3S4

• Principio generale
• Supereterodina (in generale); ZF/IF 455 kHz; 2 Stadi BF

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Solo onde medie (OM).

• Tensioni di funzionamento
• Rete / Batterie (ogni tipo) / AC/DC 117 / 67.5 & 3 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 3.5 inch = 8.9 cm

• Materiali
• Mobile di metallo

• Radiomuseum.org
• Modello: 5A9UB Ch= HS-165 - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Annotazioni
• Selenium Rectifier
  Color=Black crackle finish

• Fonte esterna dei dati
• Ernst Erb

• Riferimenti schemi
• Rider's Perpetual, Volume 20 covering 1950

• Letteratura / Schemi (1)
• Beitman Radio Diagrams, Vol. 10, 1950
