5C15GW Ch= HS-662
Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Produttore / Marca
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Anno
- 1958
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 72150

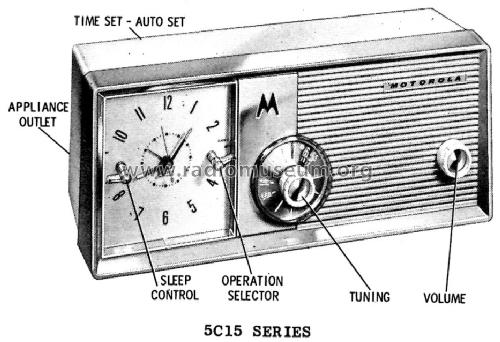

Picture from Motorola datasheet

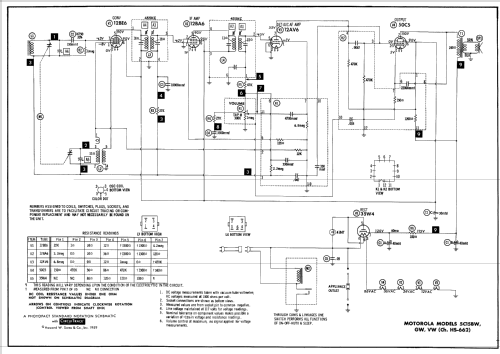

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 5
- Principio generale
- Supereterodina (in generale); ZF/IF 455 kHz
- N. di circuiti accordati
- 6 Circuiti Mod. Amp. (AM)
- Gamme d'onda
- Solo onde medie (OM).
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 110 - 120 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile) / Ø 4 inch = 10.2 cm
- Materiali
- Plastica (non bachelite o catalina)
- Radiomuseum.org
- Modello: 5C15GW Ch= HS-662 - Motorola Inc. ex Galvin Mfg.Co
- Forma
- Soprammobile con orologio (radio-orologio, radiosveglia).
- Annotazioni
- The Motorola Model 5C15GW is an AC operated 5 Tube AM Receiver with Electric Clock. Color = Green (front) and Antique White (rear). BC Band Tuning Range: 532 to 1620KHz. The chassis of this receiver is connected directly to the power line, thus an isolation transformer should be used when servicing this radio. This model has an applicance outlet located on the back of the receiver.
- Fonte dei dati
- Beitman Radio Diagrams, Vol. 19, 1959
- Letteratura / Schemi (1)

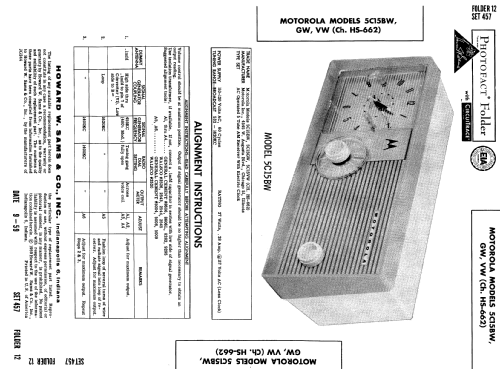

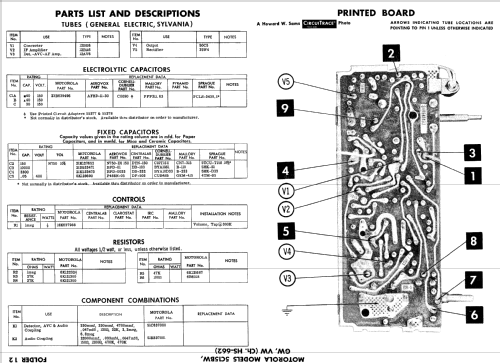

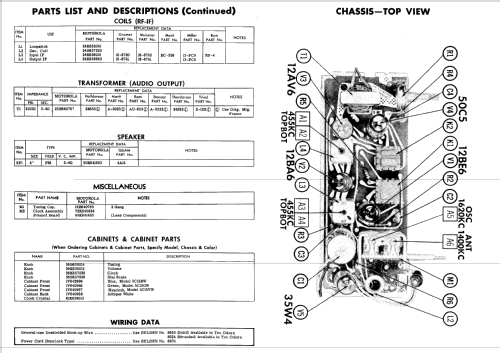

- Photofact Folder, Howard W. SAMS (Date 9-59, Set 457 Folder 12)
- Letteratura / Schemi (2)

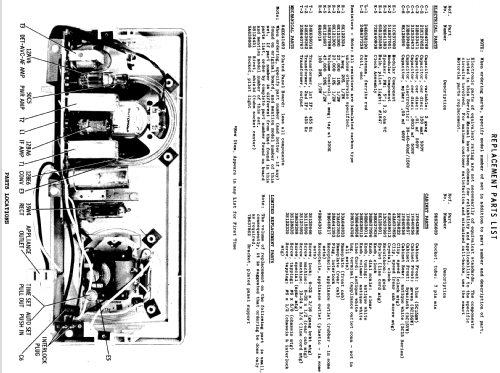

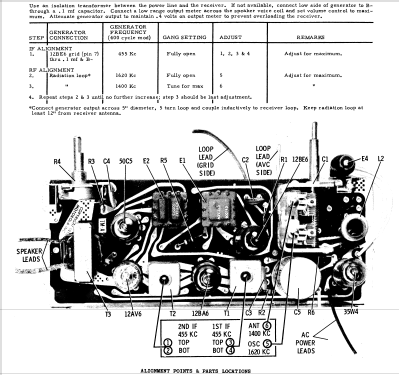

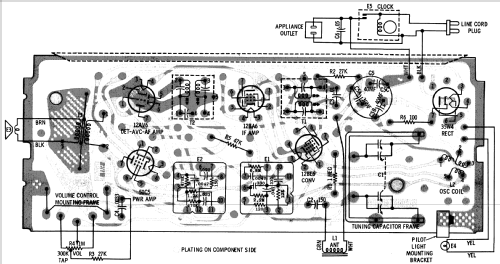

- - - Manufacturers Literature
- Autore
- Modello inviato da Hinrich Grensemann † 15.5.16. Utilizzare "Proponi modifica" per inviare ulteriori dati.
