5C3 Ch=HS-262

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Anno
• 1951 ?

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 81402

• Immagini

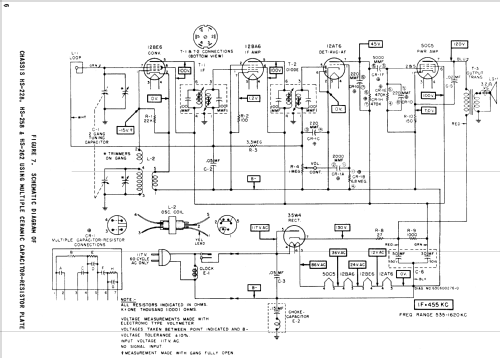

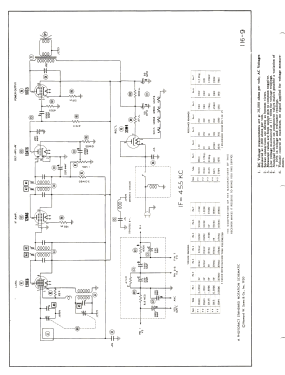

• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 5

• Valvole
• 12BE6 12BA6 12AT6 50C5 35W4

• Principio generale
• Supereterodina (in generale); ZF/IF 455 kHz

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Solo onde medie (OM).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 60 Hz, 117V = 110 -120 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 4 inch = 10.2 cm

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: 5C3 Ch=HS-262 - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Soprammobile con orologio (radio-orologio, radiosveglia).

• Annotazioni

• Motorola 5C3 is an AC operated superheterodyne receiver with electric clock.



• Riferimenti schemi
• Beitman Radio Diagrams Vol. 11, 1951

• Letteratura / Schemi (1)

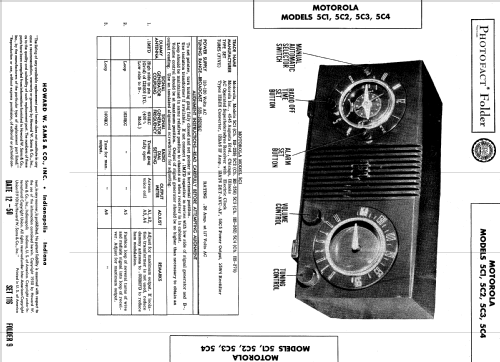

• Photofact Folder, Howard W. SAMS (Date 12-50, Set 116, Folder 9)

• Autore
• Modello inviato da Arpad Roth † 27.3.17. Utilizzare "Proponi modifica" per inviare ulteriori dati.
