- País
- Estados Unidos
- Fabricante / Marca
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Año
- 1951 ?
- Categoría
- Autoradio
- Radiomuseum.org ID
- 49202

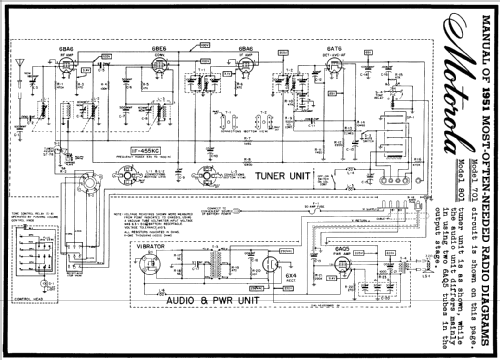

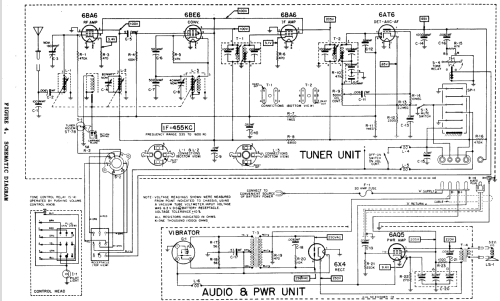

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 6
- Principio principal
- Superheterodino con paso previo de RF; ZF/IF 455 kHz; 2 Etapas de AF
- Número de circuitos sintonía
- 7 Circuíto(s) AM
- Gama de ondas
- OM (onda media) solamente
- Tensión de funcionamiento
- Bateria recargable / 6 Volt
- Altavoz
- Altavoz dinámico (de imán permanente) / Ø 6 inch = 15.2 cm
- Material
- Metálico
- de Radiomuseum.org
- Modelo: 701 - Motorola Inc. ex Galvin Mfg.Co
- Forma
- Sobremesa de cualquier forma, detalles no conocidos.
- Anotaciones
-
Motorola model 701 is a battery operated universal automotive superheterodyne receiver.
- Ext. procedencia de los datos
- Ernst Erb
- Referencia esquema
- Beitman Radio Diagrams Vol. 11, 1951
- Documentación / Esquemas (1)
- Rider's Perpetual, Volume 22 = covering 1951
- Documentación / Esquemas (2)
- Photofact Folder, Howard W. SAMS (Set 133, folder 8, dated 7-51)
