• País
• Estados Unidos

• Fabricante / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Año
• 1937/1938

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 49294

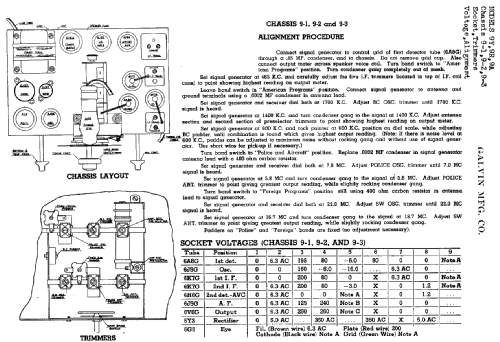

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 9

• Válvulas
• 6A8G 6J5G 6K7G 6K7G 6G5 6H6G 6J5G 6V6G 5Y3

• Principio principal
• Superheterodino en general; ZF/IF 465 kHz

• Número de circuitos sintonía
• 8 Circuíto(s) AM

• Gama de ondas
• OM, OC y banda Pesquera (policia USA)

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 115 Volt

• Altavoz
• Altavoz electrodinámico (bobina de campo) / Ø 10 inch = 25.4 cm

• Potencia de salida
• 7.5 W (unknown quality)

• Material
• Madera

• de Radiomuseum.org
• Modelo: 9-Y Ch= 9-1 - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Consola en general

• Ancho, altura, profundidad
• 23 x 39.25 x 13.5 inch / 584 x 997 x 343 mm

• Anotaciones

• Tuning Range: 540 to 1720 kc, 2200 to 7000 kc and 7000 to 22,000 kc (kHz).

• Precio durante el primer año
• 89.95 $

• Ext. procedencia de los datos
• Ernst Erb

• Procedencia de los datos
• Pre-War Consoles

• Referencia esquema
• Rider's Perpetual, Volume 8 = 1937 and before

• Mencionado en
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Documentación / Esquemas (3)
• Motorola Folder for 1938.
