• Pays
• Etats-Unis

• Fabricant / Marque
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Année
• 1960

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 85641

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 6

• Lampes / Tubes
• HCC85 12BA6 12BA6 12AL5 12AV6 50C5

• Principe général
• Super hétérodyne avec étage HF; FI/IF 10700 kHz; 2 Etage(s) BF

• Circuits accordés
• 8 Circuits MF (FM)

• Gammes d'ondes
• FM uniquement

• Tension / type courant
• Appareil tous courants (CA / CC) / 120 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 5 inch = 12.7 cm

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org

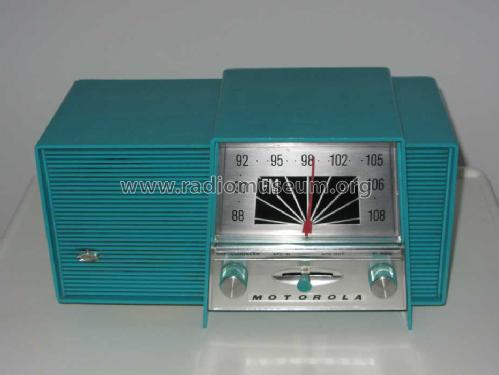

• Modèle: B1J Ch= HS-819 - Motorola Inc. ex Galvin Mfg.Co

• Forme
• Modèle de table sans poussoirs, modèle cheminée

• Remarques
• The Motorola Model B1J is an AC/DC operated 6 Tube FM Receiver. Color = Jade. FM Band Tuning Range: 88 to 108MHz. Has AFC (Automatic Tuning Control). Also has selenium rectifier. Uses line cord for FM antenna and has provisions for external antenna connections. Sams photofact, set 527, folder 7, date 4-61, features the Motorola models B1J and B1W as the same schematic, with difference being color.

• Source du schéma
• Beitman Radio Diagrams Vol. 21, 1961

• Schémathèque (1)
• Photofact Folder, Howard W. SAMS (Set 527 folder 7 date 4-61)

• Schémathèque (2)
• - - Manufacturers Literature

• Auteur
• Modèle crée par Egon Penker. Voir les propositions de modification pour les contributeurs supplémentaires.
