C10W Ch= HS-813

Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1960
  • Categoria
  • Radio (o sintonizzatore del dopoguerra WW2)
  • Radiomuseum.org ID
  • 85588

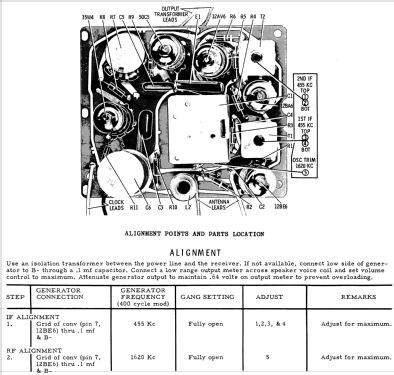

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 5
  • Principio generale
  • Supereterodina (in generale); ZF/IF 455 kHz; 2 Stadi BF
  • N. di circuiti accordati
  • 6 Circuiti Mod. Amp. (AM)
  • Gamme d'onda
  • Solo onde medie (OM).
  • Tensioni di funzionamento
  • Alimentazione a corrente alternata (CA) / 120 Volt
  • Altoparlante
  • AP magnetodinamico (magnete permanente e bobina mobile) / Ø 4 inch = 10.2 cm
  • Materiali
  • Plastica (non bachelite o catalina)
  • Radiomuseum.org
  • Modello: C10W Ch= HS-813 - Motorola Inc. ex Galvin Mfg.Co
  • Forma
  • Soprammobile con orologio (radio-orologio, radiosveglia).
  • Annotazioni
  • The Motorola Model C10W is an AC operated 5 Tube AM Receiver with Electric Clock. Color = Antique White. BC Band Tuning Range: 535 to 1620KHz. Clock has automatic delayed shut-off features.
  • Riferimenti schemi
  • Beitman Radio Diagrams Vol. 21, 1961
  • Letteratura / Schemi (1)
  • - - Manufacturers Literature
  • Autore
  • Modello inviato da Egon Penker. Utilizzare "Proponi modifica" per inviare ulteriori dati.
