• País
• Estados Unidos

• Fabricante / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Año
• 1964

• Categoría
• Registrador o reproductor de sonido o visual

• Radiomuseum.org ID
• 284684

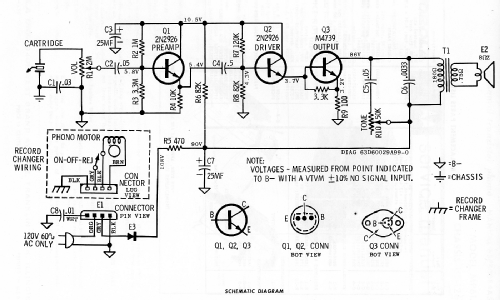

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de transistores
• 3

• Semiconductores
• 2N2926 2N2926 M4739

• Principio principal
• Amplificador de Audio

• Gama de ondas
• - no hay

• Especialidades
• Tocadiscos con ampli. y altavoz

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 60Hz, 120 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 5 inch = 12.7 cm

• Material
• Materiales diversos

• de Radiomuseum.org
• Modelo: MP61AG Ch= HS-1267 - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Sobremesa, caja, normalmente con tapa (panel no inclinado).

• Anotaciones

• The Motorola MP61AG is an AC operated, portable, 3 transistor monophonic record player with automatic record changer.  Uses record changer  M101RC.  Line cord should be plugged into power outlet in both positions to determine position for minimum hum.

  The following models use the same schematic and cabinet but have different cabinet/handle colors:

  Model	Cabinet/Handle Color
  MP61AA	Gun metal/Charcoal
  MP61AG	Charcoal Green/Olive Brown
  MP61AH	White/Beige

• Documentación / Esquemas (1)
• Motorola Service Manual 68P60084A58 dated 10-64

• Autor
• Modelo creado por David Erali. Ver en "Modificar Ficha" los participantes posteriores.
