• País
• Estados Unidos

• Fabricante / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Año
• 1963

• Categoría
• Registrador o reproductor de sonido o visual

• Radiomuseum.org ID
• 91145

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 9

• Válvulas
• 12AX7A 12AX7A 12AX7A 12AX7A EL84 EL84 6V6GTA 6V6GTA 5U4GB

• Principio principal
• Amplificador de Audio

• Gama de ondas
• - no hay

• Especialidades
• Tocadiscos con cambiador autom.

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 120 Volt

• Altavoz
• 5 Altavoces

• Material
• Madera

• de Radiomuseum.org
• Modelo: SK-107 CW Ch= HS-1049 + HS1051 - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Consola en general

• Anotaciones

• Chassis HS-1049 is a three-channel power amplifier with vibrasonic output.
  Chassis HS-1051 is a stereo-preamplifier.

• Referencia esquema
• Beitman Radio Diagrams Vol. 24, 1964

• Documentación / Esquemas (1)

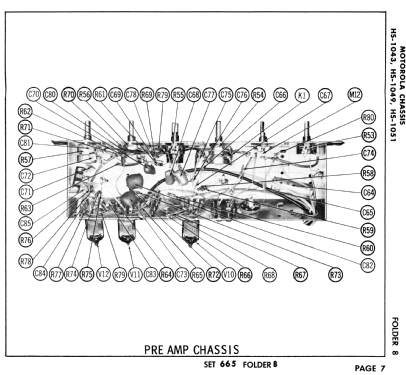

• Photofact Folder, Howard W. SAMS (11-63, set 665, folder8)

• Autor
• Modelo creado por Egon Penker. Ver en "Modificar Ficha" los participantes posteriores.
