SK-110 MB-FM Ch= HS-1049 + HS1051 + HS-1043

• País
• Estados Unidos

• Fabricante / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Año
• 1963

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 231463

• Imágenes
• Esquemas

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 20

• Válvulas
• 6BQ7A 6AU6 6AU6 6BA6 EM84 or 6FG6 6AU6 12AU7 6BA6 6BE6 6AU6 6AU6 12AX7A 12AX7A 12AX7A 12AX7A EL84 EL84 6V6GTA 6V6GTA 5U4GB

• Principio principal
• Superheterodino con paso previo de RF; ZF/IF 455/10700 kHz

• Número de circuitos sintonía
• 9 Circuíto(s) AM     12 Circuíto(s) FM

• Gama de ondas
• OM y FM

• Especialidades
• Tocadiscos con cambiador autom.

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 120 Volt

• Altavoz
• 5 Altavoces

• Material
• Madera

• de Radiomuseum.org
• Modelo: SK-110 MB-FM Ch= HS-1049 + HS1051 + HS-1043 - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Consola en general

• Anotaciones

• Chassis HS-1049 is a three-channel power amplifier with vibrasonic output.

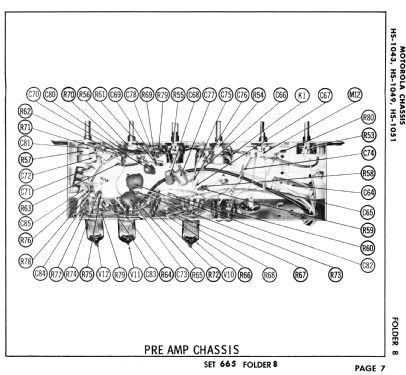

  Chassis HS-1051 is a stereo-preamplifier.

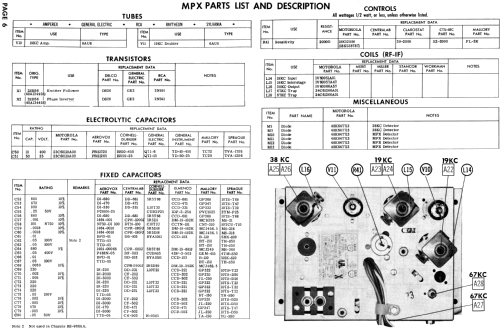

  Chassis HS-1043 is an AM/FM tuner with multiplex HS-996AA or HS-996AB.

• Referencia esquema
• Beitman Radio Diagrams Vol. 24, 1964

• Documentación / Esquemas (1)

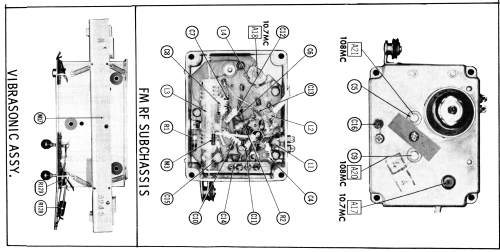

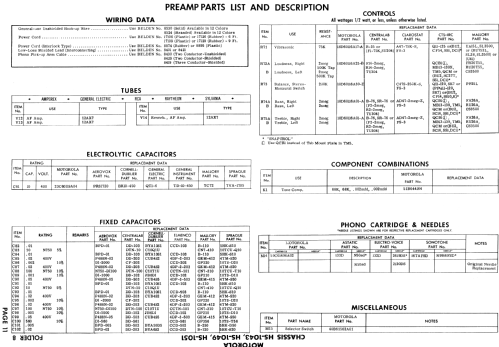

• Photofact Folder, Howard W. SAMS (11-63, set 665, folder 8)

• Autor
• Modelo creado por Konrad Birkner † 12.08.2014. Ver en "Modificar Ficha" los participantes posteriores.
