Y14P11-1 Ch= TS-425Y
Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Land
- USA
- Hersteller / Marke
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Jahr
- 1957 ?
- Kategorie
- Fernseh-Empfänger/Monitor
- Radiomuseum.org ID
- 310727

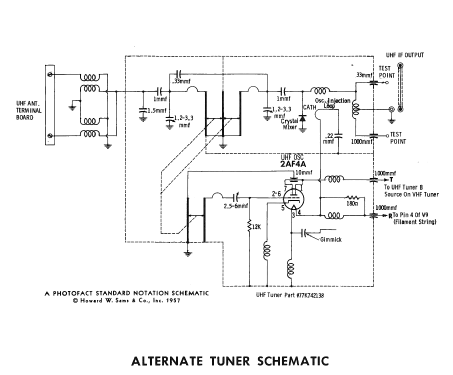

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 17
- Hauptprinzip
- Super mit HF-Vorstufe
- Wellenbereiche
- Wellen in den Bemerkungen.
- Betriebsart / Volt
- Wechselstromspeisung / 60 Hz, 117V = 110 -120 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 4 inch = 10.2 cm
- Material
- Plastikgehäuse (nicht Bakelit), Thermoplast
- von Radiomuseum.org
- Modell: Y14P11-1 Ch= TS-425Y - Motorola Inc. ex Galvin Mfg.Co
- Form
- Tischmodell, Zusatz nicht bekannt - allgemein.
- Bemerkung
-

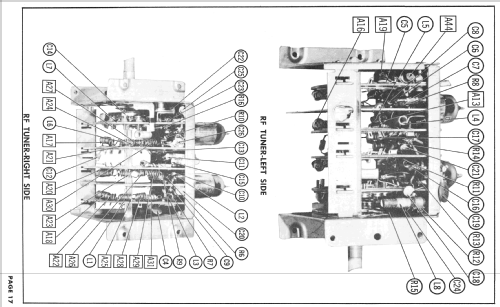

Motorola model Y14P11-1 is a 14" b/w TV with US standard VHF tuner channels 2 thru 13, and 14 thru 83 UHF. Equipped with chassis TS-425Y VHF tuner TT-93Y and picture tube 14WP4.UHF-Tuner tubes not specified.
- Literaturnachweis
- Photofact Folder, Howard W. SAMS (Set 362 Folder 17-S dated 6-57)
- Literatur/Schema (1)
- Photofact Folder, Howard W. SAMS (Set 369 Folder 14 dated 9-57)
- Autor
- Modellseite von Dirk Taekels angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
