Y14P11-2 Ch= TS-425Y
Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Pays
- Etats-Unis
- Fabricant / Marque
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Année
- 1957 ?
- Catégorie
- Récepteur de télévision ou moniteur
- Radiomuseum.org ID
- 310728
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 17
- Lampes / Tubes
- 2AF4A 4BC8 5U8 3BZ6 3BZ6 3CB6 6AU8 7AU7 5U8 3DT6 12CU5 6CG7 12CU5 12DQ6 19AU4 1X2B 14WP4
- Principe général
- Super hétérodyne avec étage HF
- Gammes d'ondes
- Bandes en notes
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 60 Hz, 117V = 110 -120 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile / Ø 4 inch = 10.2 cm
- Matière
- Plastique moderne (pas de bakélite, ni de catalin)
- De Radiomuseum.org
- Modèle: Y14P11-2 Ch= TS-425Y - Motorola Inc. ex Galvin Mfg.Co
- Forme
- Modèle de table générique
- Remarques
-

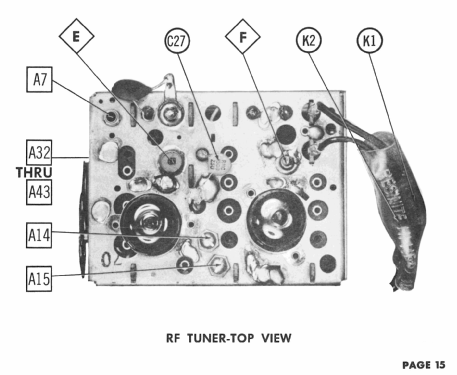

Motorola model Y14P11-2 is a 14" b/w TV with US standard VHF tuner channels 2 thru 13, and 14 thru 83 UHF. Equipped with chassis TS-425Y VHF tuner TT-93Y and picture tube 14WP4.UHF-Tuner tubes not specified.
- Littérature

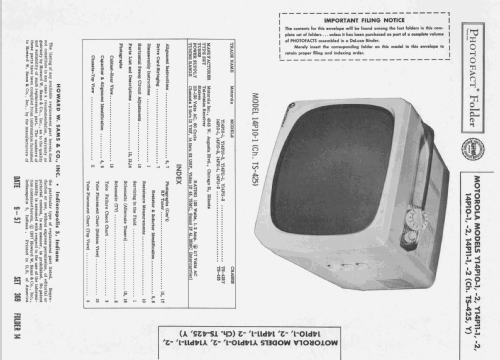

- Photofact Folder, Howard W. SAMS (Set 362 Folder 17-S dated 6-57)
- Schémathèque (1)
- Photofact Folder, Howard W. SAMS (Set 369 Folder 14 dated 9-57)
- Auteur
- Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
