Y14P5-2 Ch= TS-423Y

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Anno
• 1957 ?

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 312507

• Immagini
• Schemi

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 14

• Valvole
• 4BQ7A or 4BS8 5U8 3CB6 3CB6 6AW8A 5U8 3DT6 12CU5 12CU5 6CG7 12DQ6 19AU4 1X2B 14RP4A

• Principio generale
• Supereterodina con stadio RF

• Gamme d'onda
• Gamme d'onda nelle note.

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 60 Hz, 117V = 110 -120 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 4 inch = 10.2 cm

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: Y14P5-2 Ch= TS-423Y - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Soprammobile con qualsiasi forma (non saputo).

• Annotazioni

• Motorola model Y14P5-2 is a 14" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis TS-423Y, VHF tuner WTT-86Y and picture tube 14RP4A.

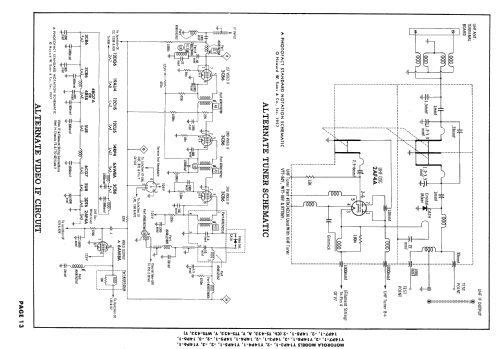

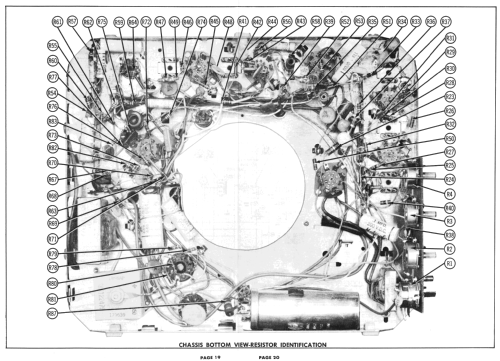

• Letteratura / Schemi (1)
• Photofact Folder, Howard W. SAMS (Set 366 Folder 7 dated 8-57)

• Autore
• Modello inviato da Dirk Taekels. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 4646 modelli, di cui 2969 con immagini e 4145 con schemi.
