Y14P8-1 Ch= TTS-423Y

• País
• Estados Unidos

• Fabricante / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Año
• 1957 ?

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 312517

• Imágenes
• Esquemas

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 14

• Válvulas
• 4BQ7A or 4BS8 5U8 3CB6 3CB6 6AW8A 5U8 3DT6 12CU5 12CU5 6CG7 12DQ6 19AU4 1X2B 14RP4A

• Principio principal
• Superheterodino con paso previo de RF

• Gama de ondas
• Bandas de recepción puestas en notas.

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 60 Hz, 117V = 110 -120 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 4 inch = 10.2 cm

• Material
• Plástico moderno (Nunca bakelita o catalina)

• de Radiomuseum.org
• Modelo: Y14P8-1 Ch= TTS-423Y - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Sobremesa de cualquier forma, detalles no conocidos.

• Anotaciones

• Motorola model Y14P8-1 is a 14" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis TTS-423Y, VHF tuner RTT-86Y and picture tube 14RP4A.



• Documentación / Esquemas (1)

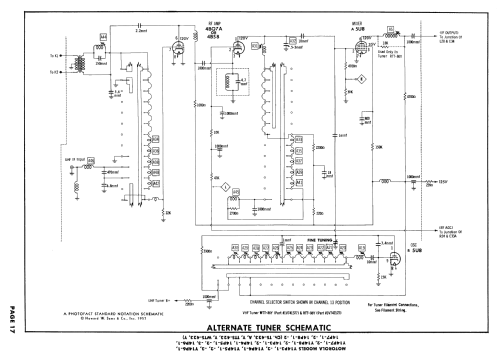

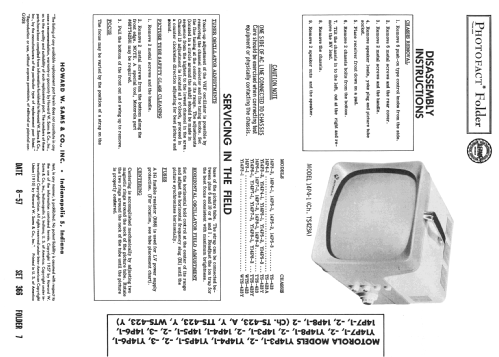

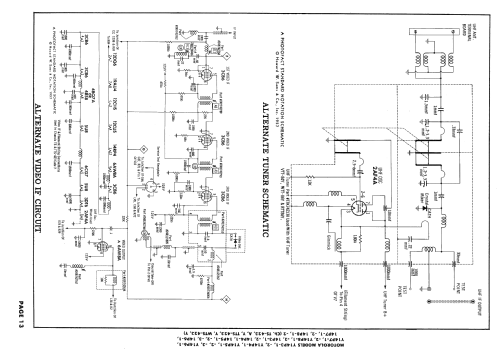

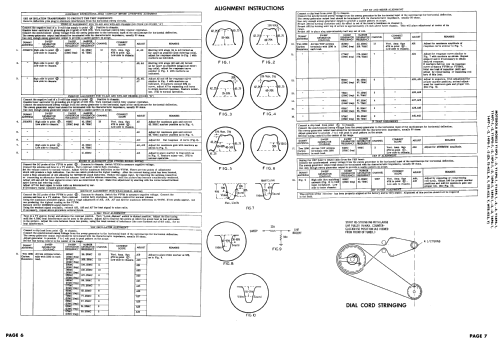

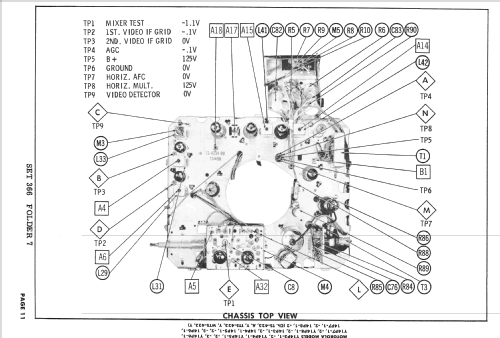

• Photofact Folder, Howard W. SAMS (Set 366 Folder 7 dated 8-57)

• Autor
• Modelo creado por Dirk Taekels. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 4646 modelos, 2969 con imágenes y 4145 con esquemas.
