Test Set - Widerstandsmessbrücke D-30-A

Muirhead & Co. Ltd.; Beckenham

Data
Forum
Pictures
Collections

  • Year
  • 1930 ??
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 202797

 Technical Specifications

  • Wave bands
  • - without
  • Power type and voltage
  • Batteries / addl. power jack / 2x 1,5/ ? Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Test Set - Widerstandsmessbrücke D-30-A - Muirhead & Co. Ltd.; Beckenham
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 240 x 160 x 320 mm / 9.4 x 6.3 x 12.6 inch
  • Notes

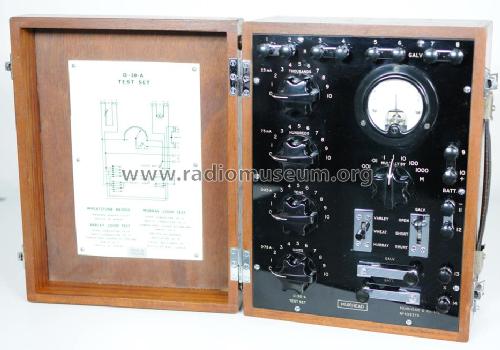

  • Widerstandsmessbrücke mit drei Betriebsarten:
    - Wheatstone Bridge
    - Varley Loop Test
    - Murray Loop Test
    Die Widerstandsmessung erfolgt über 4 Stufenschalter, die die 1, 10, 100 und 1000er Stelle einstellen und einem Drehschalter, der den Multiplikator vorgibt. Die Stromversorgung erfolgt entweder über 2 normale Batterien oder durch Öffnen der Brücken durch eine externe Stromversorgung. Das eingebaute Galvanometer kann ebenfalls durch öffnen der Brücken abgeschaltet werden, um ein externes Messgerät zu verwenden. Das Gerät ist einem sehr dekorativen und hochwertigen Holzgehäuse eingebaut, die Geräteplatte besteht aus schwarzem, poliertem Bakelit, alle Metallteile sind aufwendig verchromt.
  • Net weight (2.2 lb = 1 kg)
  • 6 kg / 13 lb 3.5 oz (13.216 lb)
  • Source of data
  • - - Data from my own collection
  • Author
  • Model page created by Alexander Kusdas. See "Data change" for further contributors.
