• Country
• Germany

• Manufacturer / Brand
• Musikelectronic Geithain, VEB; - Musikelektronik Geithain, PGH; (Ostd.)

• Year
• 1972

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 92130

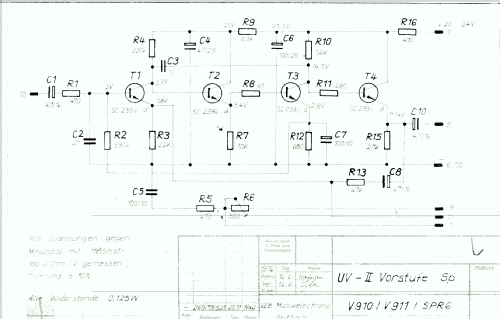

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 36

• Semiconductors

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 50 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org

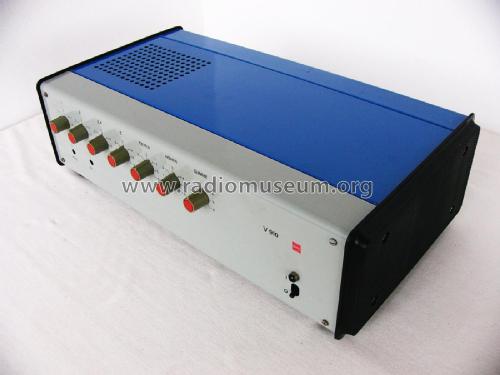

• Model: Mischverstärker V910 - Musikelectronic Geithain, VEB;

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 510 x 140 x 270 mm / 20.1 x 5.5 x 10.6 inch

• Notes

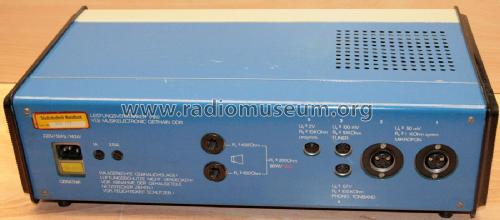

• NF-Mischverstärker mit zwei Mikrofoneingängen (max. 50 mV an 1 kOhm, symmetrisch inkl. Pegel-Vorregler), Phono-/Tunereingang (0,1 V an 10 kOhm / 0,7 V an 100 kOhm) und CD-Player-Anschluss (2 V an 10 kOhm). Die vier Eingänge sind in der Lautstärke getrennt einstellbar, im Summenzweig stehen ein Höhen- und ein Tiefenregler sowie ein Summen-Pegelsteller zur Verfügung. Die Ausgangsleistung von 50 Watt wird an zwei Ausgängen zu jeweils 100 Volt an 400 Ohm bereitgestellt (100-Volt-Technik) die parallelgeschaltet auch mit 200 Ohm belastet werden können.

• Net weight (2.2 lb = 1 kg)
• 17 kg / 37 lb 7.1 oz (37.445 lb)

• Mentioned in
• -- Original prospect or advert

• Author
• Model page created by Berthold Grenz. See "Data change" for further contributors.
