UKW/MW Volltransistorkoffer 820/30 Südfunk Ch= K986 3 Tasten

• Country
• Germany

• Manufacturer / Brand
• Neckermann-Versand KG; Frankfurt a.M.

• Year
• 1959/1960

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 114272

• • Brand: Twen Tone

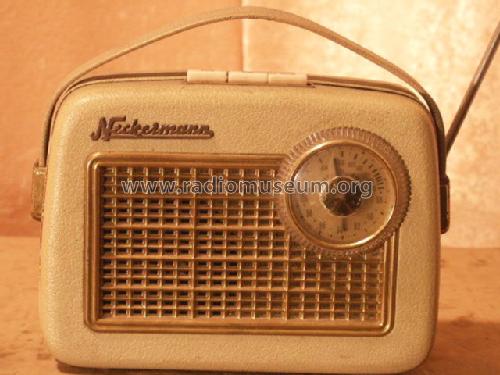

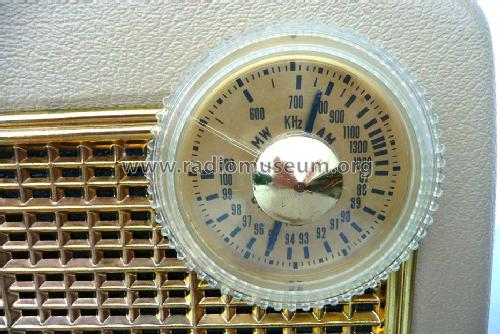

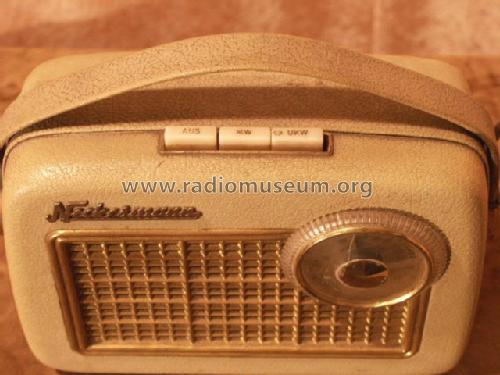

• Picture

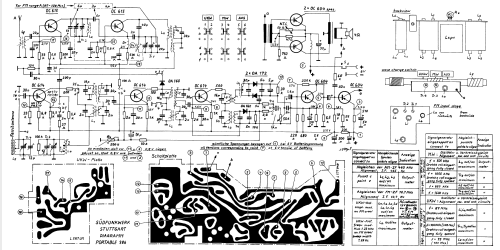

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 9

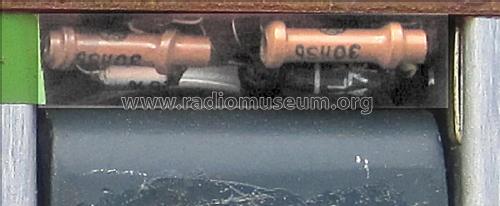

• Semiconductors
• OC615 OC615 OC614 OC614 OC614 OC604 OC604 OC604spez OC604spez OA160 OA160 OA172 OA172

• Main principle
• Superheterodyne (common); ZF/IF 465/10700 kHz

• Tuned circuits
• 5 AM circuit(s)     11 FM circuit(s)

• Wave bands
• Broadcast (BC) and FM or UHF.

• Power type and voltage
• Dry Batteries / D: 4 x 1,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch

• Power out
• 0.6 W (unknown quality)

• Material
• Leather / canvas / plastic - over other material

• from Radiomuseum.org
• Model: UKW/MW Volltransistorkoffer 820/30 Südfunk Ch= K986 [3 Tasten] - Neckermann-Versand KG;

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 225 x 165 x 75 mm / 8.9 x 6.5 x 3 inch

• Notes

• Hergestellt von Südfunk, siehe auch Portable.

  Das Modell wurde von Neckermann im Katalog 156 ab 1. März 1959 als erstes Volltransistor-Portable mit UKW-Bereich auf dem deutschen Markt angeboten.Bestückt mit 3 Dioden: 2xOA172 (UKW-Ratiodetektor) und eine OA160 (AM-Gleichrichter).

  Ab Katalog 157 (1.9.1959) gelistet mit vier Dioden (ergänzt zweite OA160: Gleichrichtdiode zur Verstärkungsregelung des UKW-Vorstufentransistors) siehe Eintrag Bestückung und Schaltbild.

  Ab Ende 1959/Anfang 1960 mit fünf Dioden (ergänzt dritte OA160: UKW-ZF-Begrenzerdiode).

  Ab Katalog 158 (1.3.1960) ersetzt durch Bestellnummer Nr. 820Y31 K986 mit 4Tasten: AUS, AUTO, MW, UKW. 9 Transistoren, 5 Dioden, 7/11 Kreise, Anschluss für Autoantenne (Telefonbuchse), hellblau. Preis 225,- DM.



• Net weight (2.2 lb = 1 kg)
• 1.9 kg / 4 lb 3 oz (4.185 lb)

• Price in first year of sale
• 228.00 DM

• Mentioned in
• -- Original prospect or advert

• Literature/Schematics (1)
• Funkgeschichte der GFGF (Nr.131, 2000, p.123 ff und Umschlagseite)

• Literature/Schematics (2)
• -- Schematic

• Author
• Model page created by Rudolf HEINZ. See "Data change" for further contributors.
