• Land
• USA

• Hersteller / Marke
• NEMS-Clarke Company, Silver Spring, Maryland

• Jahr
• 1960 ??

• Kategorie
• Kommerzieller Empfänger (auch Amateurbänder)

• Radiomuseum.org ID
• 199231

• • anderer Name: Vitro Electronics; Maryland

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 16

• Röhren
• 6DC6 6CB6 6AK5 6AL5 12AU7 416B 6J4 0A2

• Hauptprinzip
• Super mit HF-Vorstufe; ZF/IF 21400 kHz; 2 NF-Stufe(n)

• Anzahl Kreise
• 3 Kreis(e) AM     3 Kreis(e) FM

• Wellenbereiche
• VHF/UHF (siehe Bemerkungen)

• Betriebsart / Volt
• Wechselstromspeisung / 115/230 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch)

• Belastbarkeit / Leistung
• 0.5 W (Qualität unbekannt)

• Material
• Metallausführung

• von Radiomuseum.org
• Modell: 1500-A Series Special Purpose Receiver 1501-A - NEMS-Clarke Company, Silver

• Form
• Rack

• Abmessungen (BHT)
• 8.75 x 19 x 15.62 inch / 222 x 483 x 397 mm

• Bemerkung
• Besonderheiten:

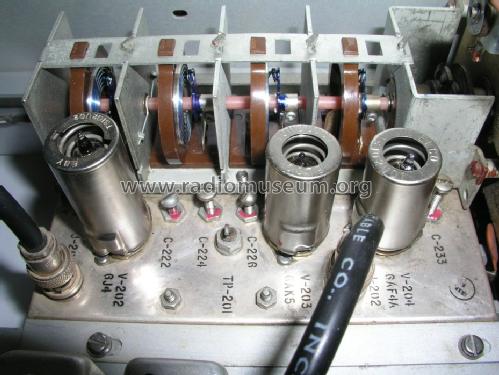

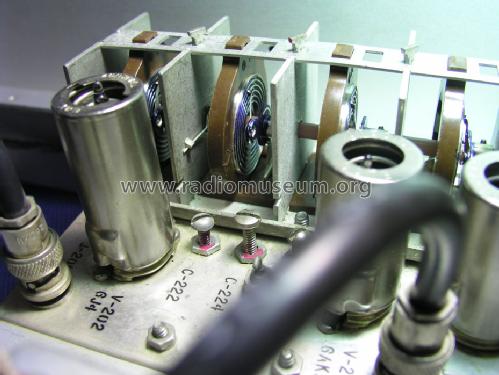

  Weiter Frequenzbereich von 55 bis 260 MHz ohne Bereichsumschaltung. Erreicht wurde dies durch den Einsatz eines Mallory "Inductuners". Dieser besitzt abstimmbare Spulen in Spiralform mit Schleiferabgriff.

  AM/FM-Demodulation umschaltbar. NF-Bandbreite von 3-30KHz schaltbar. Mit BFO. ZF-Ausgang 21,4 MHz für Panoramaadapter, Video-Ausgang für mit 300KHz Bandbreite für Telemetrieanwendungen.

  Die "speziellen" Zwecke, für die dieser Empfänger eingesetzt wurde, waren unter anderem die militärische Funkaufklärung sowie Empfang von Telemtriedaten von Flugkörpern.

• Nettogewicht
• 32 lb (32 lb 0 oz) / 14.528 kg

• Datenherkunft
• -- Original-techn. papers.

• Autor
• Modellseite von Jürgen Putzger angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
