Alpha 1 NA1

Nestorovic Labs; Kirkland, WA

Data
Forum
Pictures
Collections

  • Year
  • 1986 ??
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 358758

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 8
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Hi-Fi equipment
  • Power type and voltage
  • Alternating Current supply (AC) / 110, 120, 220, 240 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 150 W (undistorted)
  • Material
  • Metal case, TUBES VISIBLE
  • from Radiomuseum.org
  • Model: Alpha 1 NA1 - Nestorovic Labs; Kirkland, WA
  • Shape
  • Boatanchor (heavy military or commercial set >20 kg).
  • Dimensions (WHD)
  • 17 x 7.5 x 10 inch / 432 x 191 x 254 mm
  • Notes

  • High-end tube monoblocks NA-1 from Nestorovic Labs are amplifiers that were developed by the legendary Mile Nestorovic. With the very special circuit design, the amp achieves an exceptional sound quality with very high power. These monoblocks are rare and truly "audiophile works of art"!

    The special output transformer and the associated multiple negative feedback enable the extremely high power of 150 W at 4 and 8 ohms with a THD of less than 0.5% at full power output across the entire bandwidth.

    The negative feedback level is adjustable, the input is possible symmetrically and asymmetrically and is 2 Veff for full control.

  • Net weight (2.2 lb = 1 kg)
  • 27.3 kg / 60 lb 2.1 oz (60.132 lb)
  • Price in first year of sale
  • 5,000.00 USD
  • Mentioned in
  • - - Manufacturers Literature
  • Author
  • Model page created by Bruno Candreia. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Alpha 1 is part of the collections of the following members.

 Forum

Forum contributions about this model: Nestorovic Labs;: Alpha 1 NA1

Threads: 1 | Posts: 1

Guten Tag

Bereits werde ich privat angeschrieben wegen der "unglaublichen" Leistung des NA-1, die aus nur 2 Endröhren 6KD6 und "nur" 450V Anodenspannung 150 Watt sinus unverzerrt erreicht wird.

Auch ich dachte, als ein Paar dieser Verstärker zur Reparatur in die Werkstatt kam, dass die Specs unmöglich wären.

Aber nach der Reparatur konnte ich messtechnisch alles so nachweisen, wie in den Specs des Herstellers und Konstrukteurs (Miles Nestorovic, leider inzwischen verstorben) angegeben.

Gemessen am 8 ohm Ausgang:

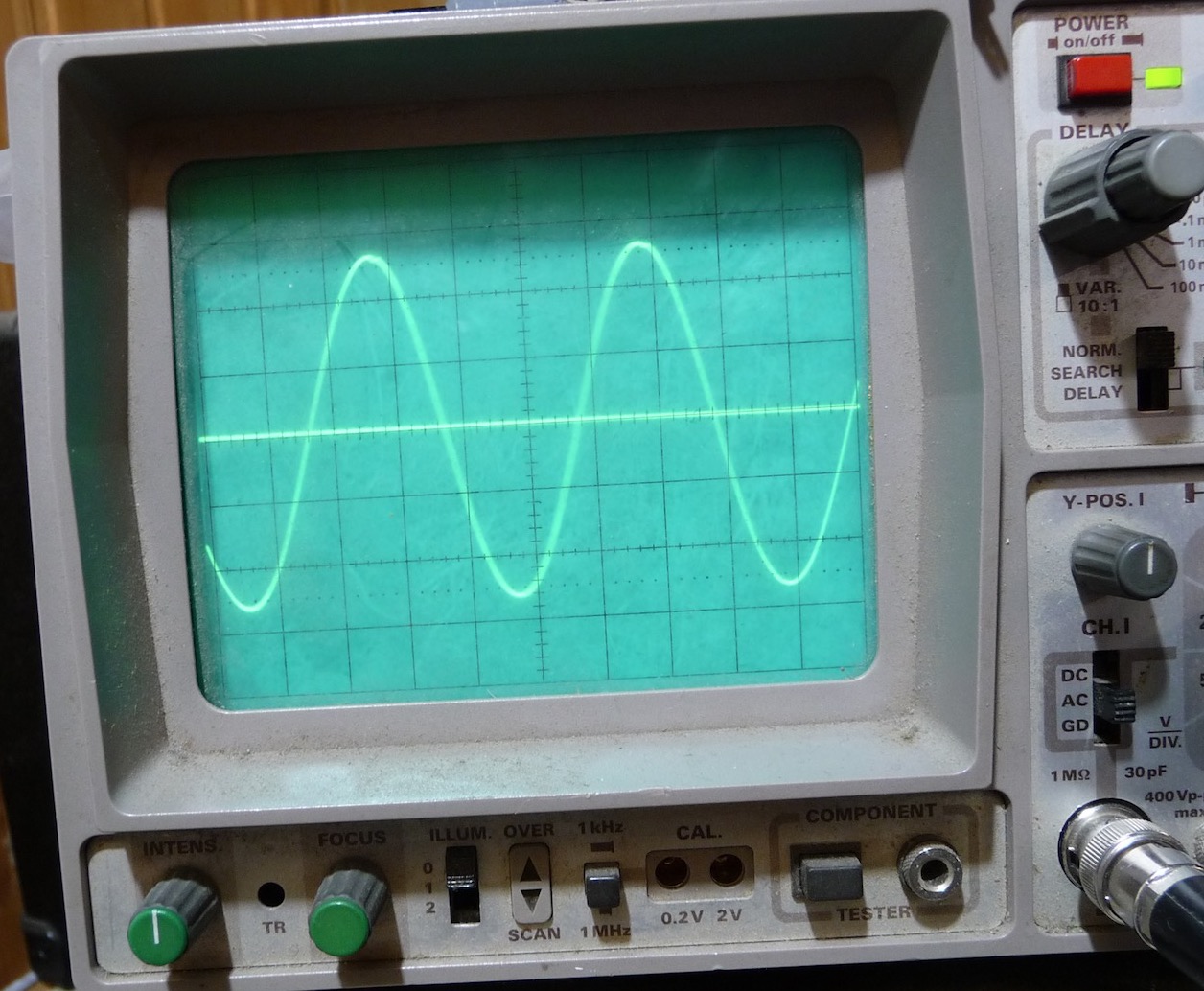

37,2 V mit einem FLUKE True RMS

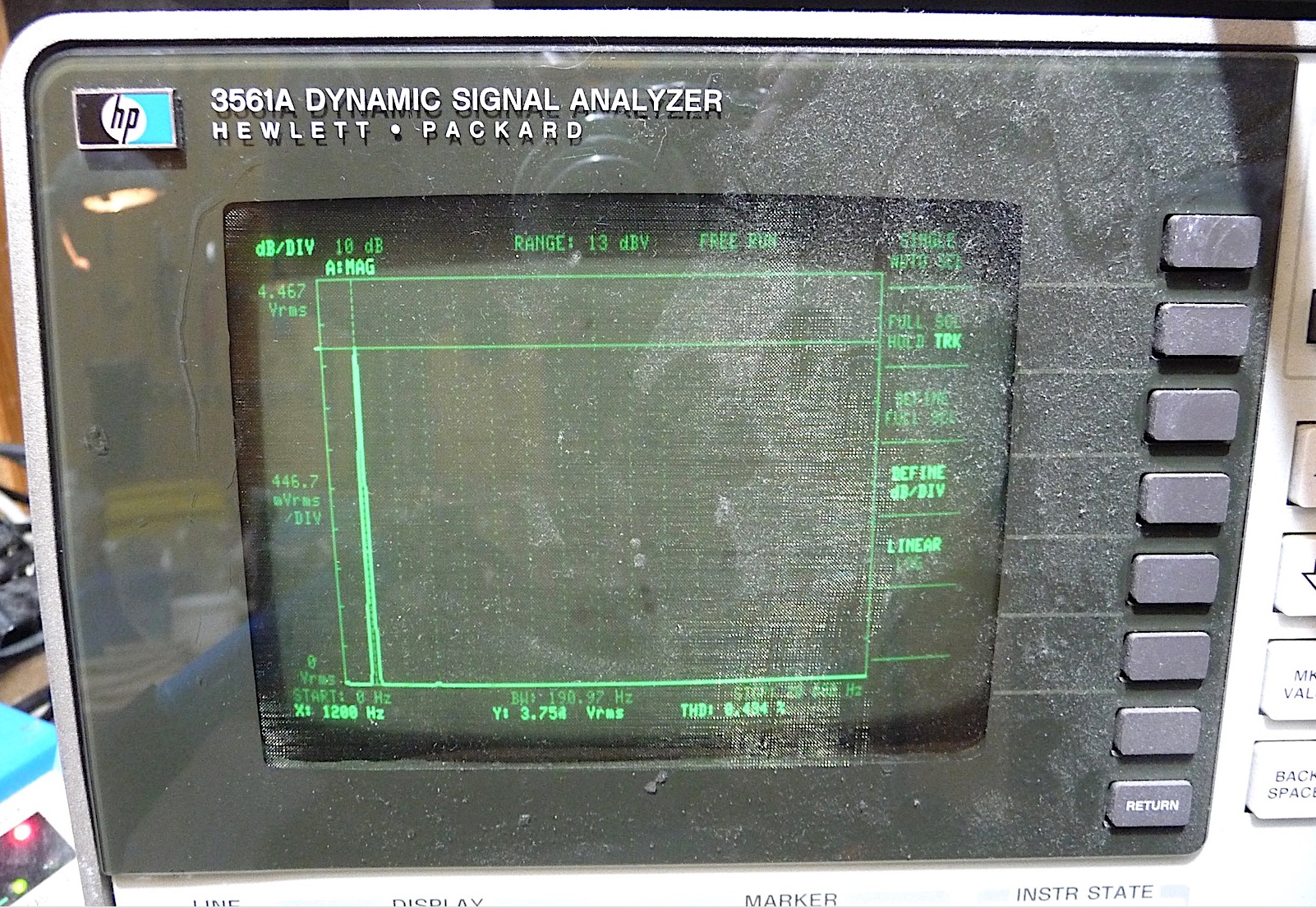

<0,5% THD mit HP-Audioanalyser 3561A

Lastwiderstand nach mehreren Minuten beträgt ca. 9 ohm im erwärmten Zustand.

Daraus ergibt sich die Leistung von gut 150 Watt.

Diese scheinbar "wundersame Leistungsvermehrung" in Bezug auf "normale" AB-PP/UL Konzepte lässt sich durch die gewählte Schaltungstopographie mit enorm grosser GK und durch den Aufbau des Ausgangsübertragers erklären.

Trotz 6 Doppeltrioden als Treiber und Vorstufe beträgt der notwendige Input für Vollaussteuerung 2 Veff

Es grüsst Bruno Candreia, der ebenfalls anfangs total verwirrt war!

Zu den Anlagen: zu beachten: Tastkopf zu Oszi 1:20, zu HP 1:10

Attachments

Bruno Candreia, 14.Jan.25
