• Country
• Germany

• Manufacturer / Brand
• Neuberger, Josef; München

• Year
• 1974

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 347970

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Wave bands
• - without

• Power type and voltage
• Line / Storage batteries (perhaps also batteries) / 220 ACV / ? Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Isolationsmeßgerät IM 10 - Neuberger, Josef; München

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 195 x 90 x 230 mm / 7.7 x 3.5 x 9.1 inch

• Notes

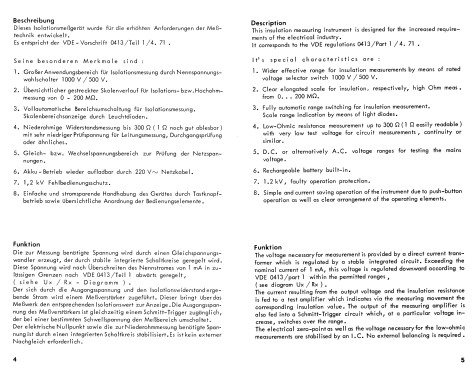

• Aus der Bedienungsanleitung:

  1. Großer Anwendungsbereich für Isolationsmessung durch Nennspannungswahlschalter 1000 V / 500 V.
  2. Übersichtlicher gestreckter Skalenverlauf für Isolations- bzw. Hochohmmessung von 0 – 200 MΩ.
  3. Vollautomatische Bereichsumschaltung für Isolationsmessung. Skalenbereichsanzeige durch Leuchtdioden.
  4. Niederohmige Widerstandsmessung bis 300 Ω (1 Ω noch gut ablesbar) mit sehr niedriger Prüfspannung für Leitungsmessung, Durchgangsprüfung oder ähnliches.
  5. Gleich- bzw. Wechselspannungsbereich zur Prüfung der Netzspannungen.
  6. Akku- Betrieb, wieder aufladbar durch 220 V~ Netzkabel.
  7. 1,2 kV Fehlbedienungsschutz.
  8. Einfache und stromsparende Handhabung des Gerätes durch Tastknopfbetrieb sowie übersichtliche Anordnung der Bedienelemente.

• Net weight (2.2 lb = 1 kg)
• 1.6 kg / 3 lb 8.4 oz (3.524 lb)

• Mentioned in
• - - Manufacturers Literature (Bedienungsanleitung)

• Author
• Model page created by Michael Niermann. See "Data change" for further contributors.
