Kondensatormikrofonkapsel M7
Neumann & Co, Georg; Gefell
- Country
- Germany
- Manufacturer / Brand
- Neumann & Co, Georg; Gefell
- Year
- 1947 ??
- Category
- Microphone or Pick-up element
- Radiomuseum.org ID
- 108966

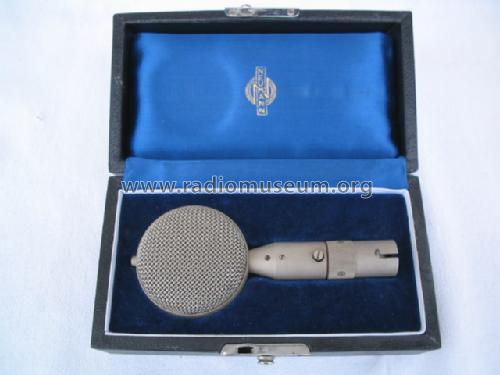

In Original-Verpackungskasten

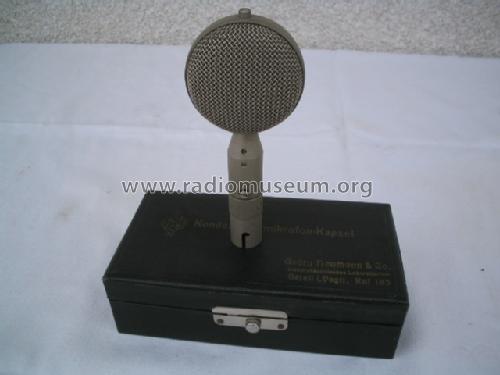

Mit Original-Verpackungskasten
STS Archív.
STS Archív.

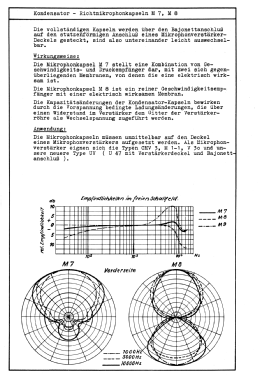

Bild aus Datenblatt des Herstellers

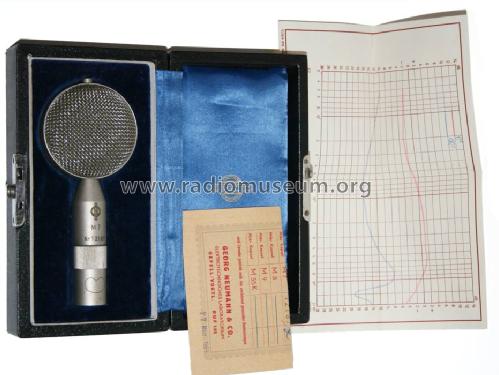

Neumann Type M7 in orig. Verpackung

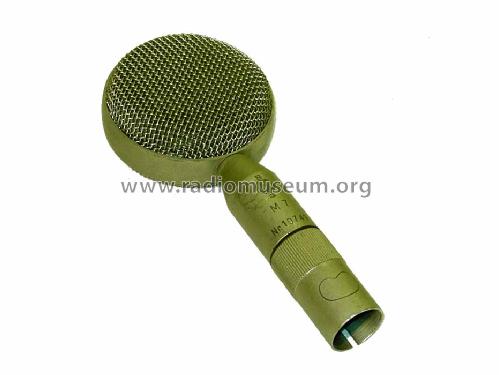

Neumann M 7
Neumann Type M7 (Verpackung)
Hersteller Funkwerk Leipzig. Friebe-Farr
Neumann Gefell Katalog von Februar 1966
Click on the schematic thumbnail to request the schematic as a free document.
- Wave bands
- - without
- Power type and voltage
- No Power needed
- Loudspeaker
- - For headphones or amp.
- Material
- Metal case
- from Radiomuseum.org
- Model: Kondensatormikrofonkapsel M7 - Neumann & Co, Georg; Gefell
- Shape
- Miscellaneous shapes - described under notes.
- Dimensions (WHD)
- 61 x 140 x 37 mm / 2.4 x 5.5 x 1.5 inch
- Notes
-
Die Mikrofonkapsel M7 ist ein Druckgradientenempfänger mit nierenförniger Richtcharakteristik und Bajonettsockel zur Verwendung mit Mikrofonverstärkern wie dem CMV3a, CMV563, CM7151 und ähnlichen. Frequenzbereich: 40...16000 Hz, Kapazität ca. 80 pF.
Ursprünglich 1932 als Typ C.M.8 von Georg Neumann KG & Co in Berlin entwickelt, wurden diese Kapseln nach dem Krieg kurzzeitig auch von anderen Firmen in Westdeutschland (Hiller, Wilag) nachgebaut, da der Neumann-Produktionsstandort in Gefell im Vogtland nun in der sowjetisch besetzten Zone lag. Möglicherweise gab es auch eine Nachkriegsfertigung der M7 in Berlin.
Die Kapseln wurden in Gefell noch bis in die 1970er Jahre unverändert im Bajonettgehäuse gefertig, und anfangs auch noch als Kapseln ohne das Gehäuse im Mikrofonen der in Berlin von Georg Neumann neu gegründeten Georg Neumann GmbH verbaut (U47, M49).
Die M7 Kapsel wird bei Microtech Gefell als M7S noch heute (2024) neu produziert und ist damit die am längsten und häufigsten produzierte Kondensator-Mikrofonkapsel. Sie war Vorbild vieler Nachbauten und Weiterentwicklungen.
- Net weight (2.2 lb = 1 kg)
- 0.2 kg / 0 lb 7 oz (0.441 lb)
- Mentioned in
- -- Original-techn. papers. (Datenblatt Georg Neumann & Co. Gefell)
- Literature/Schematics (1)
- - - Manufacturers Literature (Datenblatt Georg Neumann GmbH Berlin 1954)
- Author
- Model page created by Wolfgang Lill. See "Data change" for further contributors.
