Kondensatormikrofon U87
Neumann, Georg, Laboratorium für Elektroakustik GmbH; Berlin
- Country
- Germany
- Manufacturer / Brand
- Neumann, Georg, Laboratorium für Elektroakustik GmbH; Berlin
- Year
- 1967–1986
- Category
- Microphone or Pick-up element
- Radiomuseum.org ID
- 250849

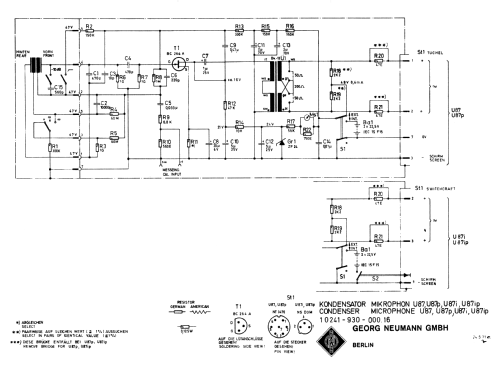

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 1
- Main principle
- Audio-Amplification; none
- Wave bands
- - without
- Power type and voltage
- Batteries / addl. power jack / 2 x 22,5 / 48 Volt
- Loudspeaker
- - For headphones or amp.
- Material
- Metal case
- from Radiomuseum.org
- Model: Kondensatormikrofon U87 - Neumann, Georg, Laboratorium f
- Shape
- Miscellaneous shapes - described under notes.
- Dimensions (WHD)
- 56 x 56 x 200 mm / 2.2 x 2.2 x 7.9 inch
- Notes
-
Ausführung Großmembranmikrofon
Übertragungsbereich 40 Hz bis 16 kHz
Richtcharakteristik umschaltbar Kugel - Niere - Acht
Empfindlichkeit ca. 0,8mV/µbar je nach Einstellung
Nennimpedanz 200 Ohm
Anwendung: Es ist für eine große Anzahl von Anwendungsfällen in der Rundfunk- Fernseh- Film- und Tonträger- Aufnahmetechnik einsetzbar.
Für Orchester Gesang und Instrumente
Phantomspeisung möglich 48V, sonst Batteriebetrieb mit 2x IEC 15 F 20

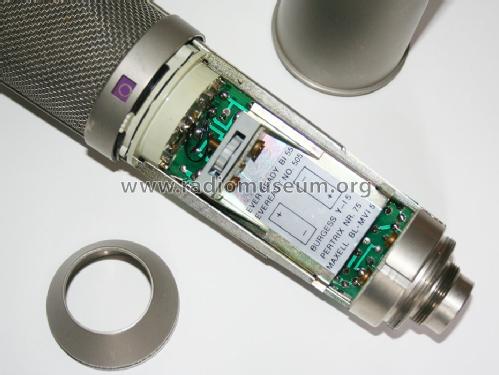

Anschlußstecker Tuchel NT3470Die erste Ausführung des U87. Nachfolger ist das U87Ai. Das U87 hat ein Batteriefach, wo beim U87A der Gleichspannungswandler eingebaut wurde. Wegen der dadurch erzielbaren höheren Ladespannung hat das U87A 3 dB weniger Rauschen. Im Gegensatz zu U77 (Tonaderspeisung) und U87A sind beim U87 die beiden Kapselhälften elektrisch voneinander isoliert.
Das kleine "i", daß man bei Neumann manchmal hinter der Typenbezeichnung findet, bedeutet XLR-Anschluß.

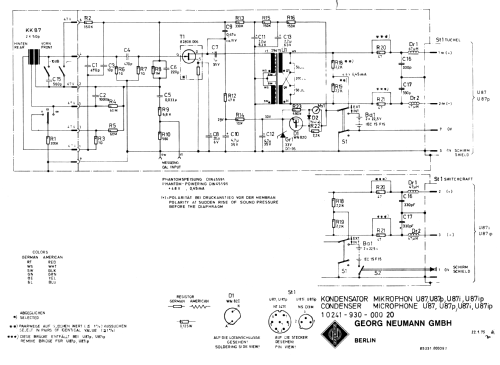

Im Laufe der Bauzeit wurde die Schaltung und der verwendete FET mehrfach geändert.
- Net weight (2.2 lb = 1 kg)
- 0.550 kg / 1 lb 3.4 oz (1.211 lb)
- Mentioned in
- -- Original prospect or advert (Anselm Roessler, Neumann - The Microphone Company)
- Literature/Schematics (1)
- -- Original-techn. papers.
