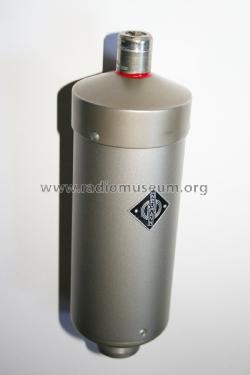

Mikrophonverstärker U47p
Neumann, Georg, Laboratorium für Elektroakustik GmbH; Berlin
- Pays
- Allemagne
- Fabricant / Marque
- Neumann, Georg, Laboratorium für Elektroakustik GmbH; Berlin
- Année
- 1955
- Catégorie
- Microphone ou élément Pick-Up / tête de lecture
- Radiomuseum.org ID
- 302323
- No. de tubes
- 1
- Lampes / Tubes
- VF14
- Principe général
- Amplification audio
- Gammes d'ondes
- - sans
- Tension / type courant
- Alimentation externe ou alimentation principale / 105 Volt
- Haut-parleur
- - Pour casque ou amplificateur BF
- Matière
- Boitier métallique
- De Radiomuseum.org
- Modèle: Mikrophonverstärker U47p - Neumann, Georg, Laboratorium f
- Forme
- Formes diverses décrites en notes
- Dimensions (LHP)
- 63 x 195 x 63 mm / 2.5 x 7.7 x 2.5 inch
- Remarques
-
Sonderbauform des Neumann U47 im Auftrag von Philips. Weniger als 100 Stück hergestellt.
Unterschiede zum normalen U47:
- Ausgangsübertrager umschaltbar zwischen 600Ω und 150Ω (nicht 200Ω und 50Ω)
- Ladewiderstände für Kapsel und Gitter je 200MΩ statt 100MΩ und 60MΩ
- zusätzlicher Siebwiderstand von 150MΩ für die Polarisationsspannung

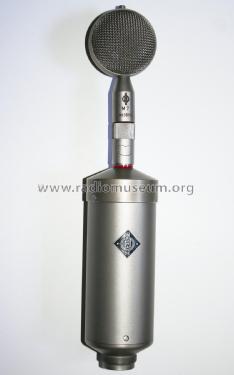

Ausgeliefert wurde das U47p mit dem Flaschenkopf Z2, der einen Bajonettanschluß aufweist wie die alten Neumann-Flaschen.
Geeignete Kapseln: Z1 (Torpedokopf-Adapter) mit M3, M5, M48a (enthält Kapsel KK53); weiterhin alle Bajonett-Kapseln wie M7, M8, M9; außerdem passt nach Abnahme des Bajonettkopfes Z2 auch der K47-Kopf des normalen U47 darauf.
Speisung aus Netzteil NG mit einer einzelnen Speisespannung von 105V.
- Poids net
- 0.580 kg / 1 lb 4.4 oz (1.278 lb)
- Littérature
- -- Schematic
- Auteur
- Modèle crée par Nikolaus Löwe. Voir les propositions de modification pour les contributeurs supplémentaires.
