• Country
• Germany

• Manufacturer / Brand
• Neumann, Georg, Laboratorium für Elektroakustik GmbH; Berlin

• Year
• 1953 ?

• Category
• Microphone or Pick-up element

• Radiomuseum.org ID
• 71662

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 1

• Valves / Tubes
• AC701k

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Powered by external power supply or a main unit. / 4 & 120 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

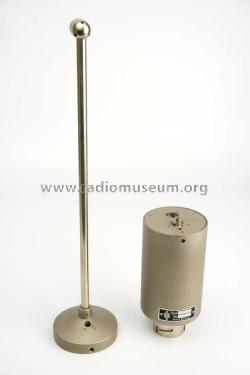

• Model: Meßmikrofon MM3 - Neumann, Georg, Laboratorium f

• Dimensions (WHD)
• 63 x 410 x 63 mm / 2.5 x 16.1 x 2.5 inch

• Notes

• Messmikrofon mit Röhre AC701k (Druckempfänger). Übertragungsbereich 30 bis 16.000 Hz, Empfindlichkeit 1,1 mV/Pa. Speisung erforderlich aus speziellem Netzgerät NMa.

  Die Ausführung MM3u hat eine zuschaltbare Vordämpfung, um den Messbereich um 20 dB zu erweitern. Der Grenzschalldruck für 0,5% Klirrfaktor beträgt 100 μbar, bzw. 1000 μbar mit Vordämpfung.

  Jedem Mikrofon war eine individuelle, auf Kapsel und Röhre eingemessene Eichkurve beigegeben.

• Net weight (2.2 lb = 1 kg)
• 0.5 kg / 1 lb 1.6 oz (1.101 lb)

• Source of data
• -- Original prospect or advert / Radiokatalog Band 2, Ernst Erb

• Author
• Model page created by Werner Raacke. See "Data change" for further contributors.
