Plattenabspielgerät PAG
Neumann, Georg, Laboratorium für Elektroakustik GmbH; Berlin
- Country
- Germany
- Manufacturer / Brand
- Neumann, Georg, Laboratorium für Elektroakustik GmbH; Berlin
- Year
- 1938 ??
- Category
- Sound/Video Recorder and/or Player
- Radiomuseum.org ID
- 87458
- Wave bands
- - without
- Details
- Record Player (perh.Changer)
- Loudspeaker
- - For headphones or amp.
- Material
- Metal case
- from Radiomuseum.org
- Model: Plattenabspielgerät PAG - Neumann, Georg, Laboratorium f
- Shape
- Chassis only or for «building in»
- Notes

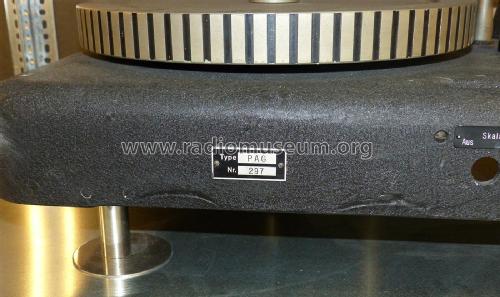

- PAG = PlattenAbspielGerät, nur 78 UpM, Antriebsmotor Sander & Jantzen. Hammerschlaglack: grau = Propaganda, schwarz = Reichsrundfunkgesellschaft.
- Source of data
- - - Data from my own collection / Radiokatalog Band 2, Ernst Erb
- Mentioned in
- Archiv Neumann
- Author
- Model page created by Georg Richter. See "Data change" for further contributors.
- Other Models
-
Here you find 128 models, 118 with images and 47 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Neumann, Georg, Laboratorium für Elektroakustik GmbH; Berlin
Collections
The model Plattenabspielgerät is part of the collections of the following members.
Museums
The model Plattenabspielgerät can be seen in the following museums.
Forum contributions about this model: Neumann, Georg,: Plattenabspielgerät PAG
Threads: 1 | Posts: 1
Beschreibung aus
'Neumann, Elektroakustisches Taschenbuch' (2. Auflage, 1940):
Das Gerät dient normalerweise zum Abspielen von Schallplatten und Schallfolien. Es kann jedoch auch mit einer Zusatzeinrichtung versehen werden, durch die das Abtasten von Aufnahmewachsen ermöglicht wird. Das Plattenabspielgerät ist in Präzisionsausführung hergestellt und es wird damit durch große Maße des Plattentellers in Verbindung mit einem mechanischen Filter eine völlig konstante Plattenumdrehung gewährleistet.
Der Antrieb erfolgt über eine elastische Kupplung meistens durch einen Einphasen- Synchronmotor oder für pausenlose Wiedergabe bei Benutzung mehrerer Plattenabspielgeräte durch Dreiphasen-Synchronmotor und Planetengetriebe. Eine optische Rillenanzeige läßt vermittels eines Lichtzeigers auf einer Skala die genaue Stellung des Tonabnehmers erkennen, sodaß dadurch ein auf eine Tonrille genauer Einsatz des Tonabnehmers erreicht wird.
Eine besondere Vorrichtung gestattet das Aufsetzen und Abheben des Tonabnehmers an jeder gewünschten Stelle. Im Bedarfsfalle kann diese Maßnahme durch ein Magnetsystem bewirkt werden, das dazu durch einen Kontakt am Überblendungsgerät ein- und ausgeschaltet wird,
Für die Tonabnahme wird zu dem Plattenabspielgerät der dynamische Tonabnehmer R 5 benutzt, dessen Tonarm so konstruiert ist, daß er in dem zu übertragenden Frequenzbereich keinerlei Schüttelresonanzen aufweist.
Nachtrag:

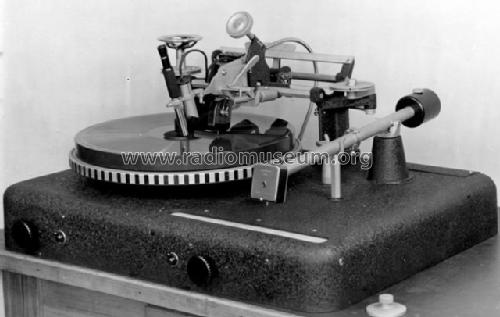

Das Chassis war vorbereitet zur Aufnahme einer Folienschnitt-Vorrichtung (für Decelith-Platten), siehe Originalfoto Neumann.
'Neumann, Elektroakustisches Taschenbuch' (2. Auflage, 1940):
Das Gerät dient normalerweise zum Abspielen von Schallplatten und Schallfolien. Es kann jedoch auch mit einer Zusatzeinrichtung versehen werden, durch die das Abtasten von Aufnahmewachsen ermöglicht wird. Das Plattenabspielgerät ist in Präzisionsausführung hergestellt und es wird damit durch große Maße des Plattentellers in Verbindung mit einem mechanischen Filter eine völlig konstante Plattenumdrehung gewährleistet.
Der Antrieb erfolgt über eine elastische Kupplung meistens durch einen Einphasen- Synchronmotor oder für pausenlose Wiedergabe bei Benutzung mehrerer Plattenabspielgeräte durch Dreiphasen-Synchronmotor und Planetengetriebe. Eine optische Rillenanzeige läßt vermittels eines Lichtzeigers auf einer Skala die genaue Stellung des Tonabnehmers erkennen, sodaß dadurch ein auf eine Tonrille genauer Einsatz des Tonabnehmers erreicht wird.
Eine besondere Vorrichtung gestattet das Aufsetzen und Abheben des Tonabnehmers an jeder gewünschten Stelle. Im Bedarfsfalle kann diese Maßnahme durch ein Magnetsystem bewirkt werden, das dazu durch einen Kontakt am Überblendungsgerät ein- und ausgeschaltet wird,
Für die Tonabnahme wird zu dem Plattenabspielgerät der dynamische Tonabnehmer R 5 benutzt, dessen Tonarm so konstruiert ist, daß er in dem zu übertragenden Frequenzbereich keinerlei Schüttelresonanzen aufweist.
Nachtrag:
Das Chassis war vorbereitet zur Aufnahme einer Folienschnitt-Vorrichtung (für Decelith-Platten), siehe Originalfoto Neumann.
Georg Richter, 29.Dec.06
