• Country
• Germany

• Manufacturer / Brand
• Neuwirth, Dipl.-Ing. H.-G.; Hemmingen /Hannover

• Year
• 1966 ??

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 186339

• Number of Tubes
• 7

• Valves / Tubes

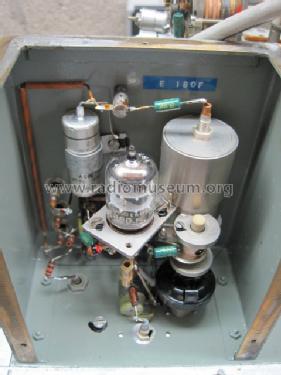

• ECC801S EF80 E280F E180F EC92 EF80 EL86 STV85/10

• Main principle
• Transmitter

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org

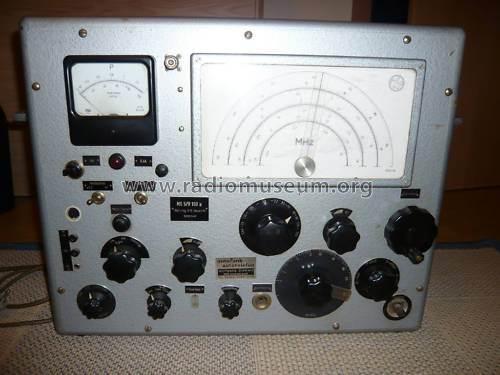

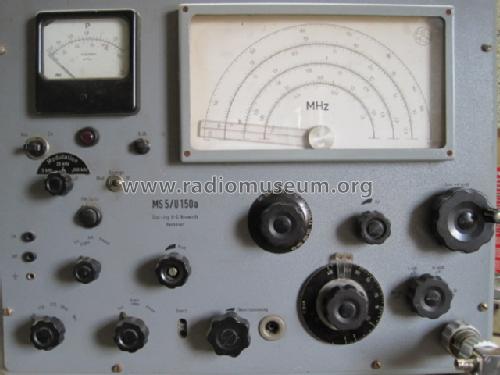

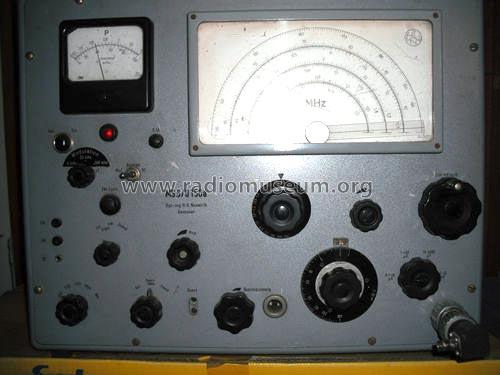

• Model: Messsender MS 5/U 150a - Neuwirth, Dipl.-Ing. H.-G.;

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 500 x 400 x 300 mm / 19.7 x 15.7 x 11.8 inch

• Notes

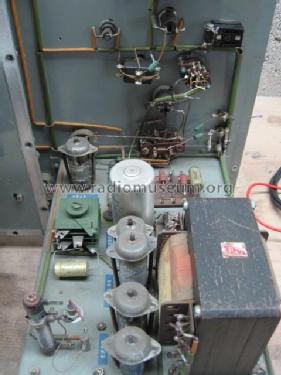

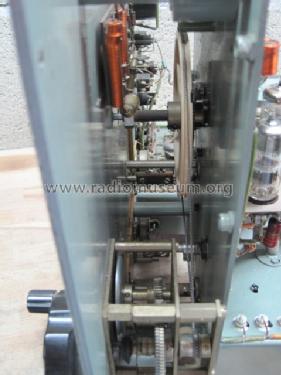

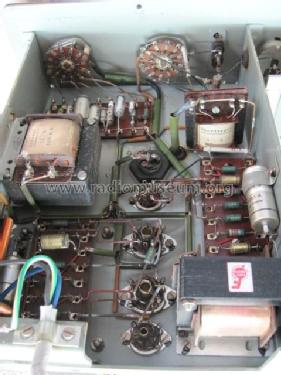

• Frequenzbereich: 0,44 - 197 Mhz, 7-stufig schaltbar. Grob- und Feinstellung der Freqeunz durch Umschaltgetriebe im Einstellrad. Ausgangsleistung 0,1 µV - 40 mV, 4-stufig schaltbar, abzulesen über hochgenaue, analoge Skala. AM- und FM-Modulation stufenlos einstellbar. AM: 0-100%, FM: 0-100 kHz Frequenzhub. Fremdeinspeisung von AM- und FM-Modulation möglich. Modulationsabschwächer 0,2 / 0,5 / 1,0, wirkend auf interne und externe Modulation Modulationsfrequenz 1000 / 1750 / 2135 / 2800 Hz. Eine freie Schalterstellung zur Nachrüstung einer weiteren Frequenz. Eingebauter, von der Ausgangsspannung her stufenlos regelbarer Quarzoszillator für 1 MHz. Außenliegender Steckplatz für einen Quarz zur Fremdeinspeisung des Oszillators. Messinstrument zur Anzeige der Modulation und zum genauen Einpegeln der HF-Spannung (umschaltbar). HF-Ausgang über Dezifix Steckverbindung. Allgemein: Qualitativ und handwerklich sehr hochwertiges Gerät. Röhrenstabilisiertes Netzteil. 3 Germaniumdioden A138, eine Germaniumdiode AA132.

• Net weight (2.2 lb = 1 kg)
• 21 kg / 46 lb 4.1 oz (46.256 lb)
