Netzgerät NG-5/5 E235L

Nogoton, Norddeutsche Gerätebau; Delmenhorst/Oldenburg

Data
Forum
Pictures
Collections

  • Year
  • 1960
  • Category
  • Power supply/conditioner or battery or charger
  • Radiomuseum.org ID
  • 328653
    • Brand: Noroton

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 3
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Netzgerät NG-5/5 [E235L] - Nogoton, Norddeutsche
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 342 x 150 x 180 mm / 13.5 x 5.9 x 7.1 inch
  • Notes

  • Elektronisch stabilisiertes Netzgerät zur Stromversorgung der kommerziellen UKW-Einbausuper-Typen 12642/60 Z-Sdfg-A--L. Die mechanische Konstruktion ist so ausgeführt, daß das UKW-Gerät auf dem Chassis des Netzgerätes montiert werden kann.

    Auf dem gleichen Chassis kann zusätzlich der Kontrollverstärker (B) mit EF804 und EL95 mit einer Ausgangsleistung von 2,5 W an 5 Ω, oder der Rundfunk-Studioverstärker V72 mit zwei EF804 eingebaut sein.

  • Mentioned in

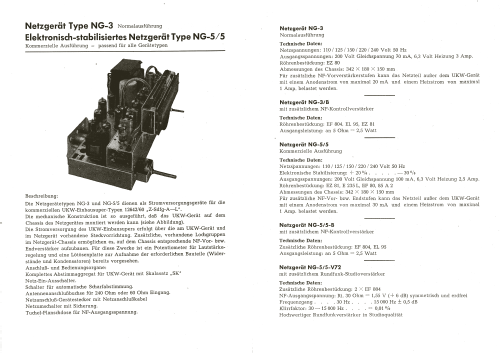

  • - - Manufacturers Literature (Blatt aus Nogoton-Lieferprogramm 1960)
  • Author
  • Model page created by Manfred Rauschen. See "Data change" for further contributors.
