• Country
• Germany

• Manufacturer / Brand
• Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

• Year
• 1971–1973

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 28421

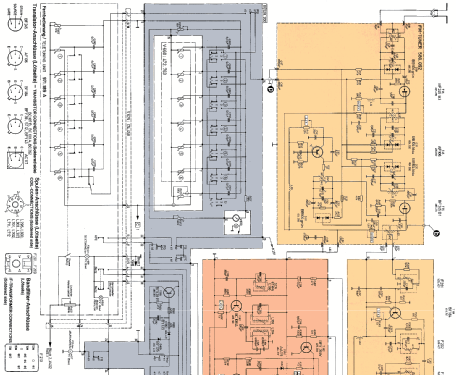

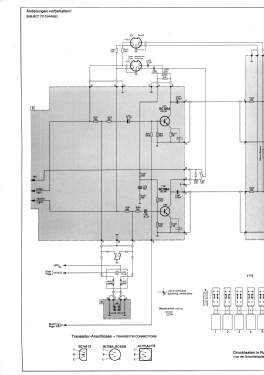

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 37

• Semiconductors
• BF245 AF106 BF184 BC107 BC108 BC262 BFY39 ST12_Intermetall BFY43 BC149 AC117 AC175 BB104 AA112 AA119 OA90 ZD6,8 ZD16 B30C1000 B30C350 B60C250

• Main principle
• Superhet with RF-stage; ZF/IF 10700 kHz

• Tuned circuits
• 16 FM circuit(s)

• Wave bands
• FM Broadcast Band Only

• Details
• Remote Control (with wire or wireless)

• Power type and voltage
• Alternating Current supply (AC) / 110; 130; 220; 240 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 6 W (8 W max.)

• Material
• Metal case

• from Radiomuseum.org
• Model: HiFi 7500 RTM 1.165A - Nordmende, Norddeutsche Mende-

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 500 x 96 x 224 mm / 19.7 x 3.8 x 8.8 inch

• Notes

• Nordmende HiFi-Stereo-Tuner 7500 RTM, FET-Eingangsteil, Diodenabstimmung mit 6 Stationstasten, Feldstärke- und Mitteninstrument, schaltbare AFC und Stummabstimmung (Muting).

  2 NF-Ausgänge: Festpegel und regelbar. Tonband-Aufnahmeausgang.

  Ein-Aus-Schalter über Relais, 2 Netzausgänge, davon einer geschaltet.
  Anschluss für Fernbedienung (6 Stationstasten, AFC, Lautstärke, Ein-Aus).

  Eingebauter Monitor-Verstärker mit zwei Endstufen je 3 W (Sinus). Kopfhörer-Ausgang.

  Halbleiter: Jeder Typ ist einmal gelistet.

• Net weight (2.2 lb = 1 kg)
• 7.3 kg / 16 lb 1.3 oz (16.079 lb)

• Price in first year of sale
• 878.00 DM

• External source of data
• Erb

• Source of data
• Handbuch VDRG 1971/1972

• Mentioned in
• Handbuch VDRG 1972/1973

• Literature/Schematics (1)
• -- Original-techn. papers.
