• Year
  • 1977/1978
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 116520

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 10
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 5 AM circuit(s)     8 FM circuit(s)
  • Wave bands
  • Broadcast (BC) and FM or UHF.
  • Details
  • Cassette-Recorder or -Player
  • Power type and voltage
  • Line / Batteries (any type) / 220 / 4 × 1,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 1 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org

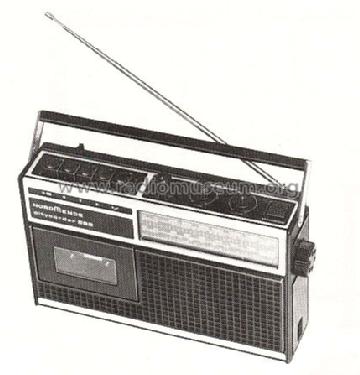

  • Model: Citycorder 282 978.117H - 8.117H - Nordmende, Norddeutsche Mende-
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 300 x 210 x 90 mm / 11.8 x 8.3 x 3.5 inch
  • Notes
  • Das Gerät ist insgesamt mit 14 Halbleitern bestückt; außer den 10 angeführten Transistoren  ist noch ein IC ( TA7137P ) und 3 Dioden vom Typ IS 188 verbaut.

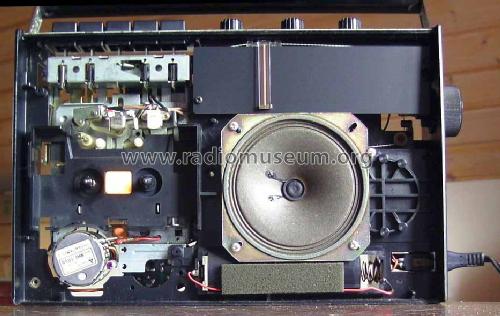

    Servicefreundlich: Zum Wechseln des Transmissionsriemens genügt es, die Rückwand zu entfernen ( s. Fotos ).

  • Net weight (2.2 lb = 1 kg)
  • 2 kg / 4 lb 6.5 oz (4.405 lb)
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Josef Pilz. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Citycorder 282 is part of the collections of the following members.

 Forum

Forum contributions about this model: Nordmende,: Citycorder 282 978.117H - 8.117H

Threads: 1 | Posts: 1

Das Auswechseln des Gummi - Riemens ist zwar sehr unkompliziert,jedoch der Ausbau der Platine eine regelrechte Herausforderung.

  • Es fängt zwar harmlos an : 6 kleine weiße Zeigefinger deuten auf die Schrauben, die gelöst werden müssen.Aber hier ist schon Aufmerksamkeit angesagt, denn 2 dieser Schrauben haben ein M 3 - Gewinde, und man muß sich merken, wo diese hingehören.
  • Dann muß man das Gehäuse drehen und bei abgenommener Frontplatte die schwarze Blechplatte abmontieren, die den Hintergrund der Skala bildet. Dahinter befindet sich das Skalenrad, welches von der Achse des Drehkondensators gelöst werden muß.Damit diese beiden Teile später wieder zusammenpassen, ist es ganz wichtig, die Sendereinstellung und die Drehko - Achse unangetastet zu lassen.
  • Als nächstes ist es notwendig, alle 3 Bedienknöpfe abzuziehen und die M 10 - Muttern zu lösen, mit denen die beiden Regler ( Ton bzw. Lautstärke ) am Gehäuse befestigt sind.
  • Jetzt ist es noch nötig, mehrere Drähte abzulöten, bevor man die Platine heraushebeln kann.
  • Auch  müssen noch die beiden Plastik - Arretierungen zurückgeschoben werde, um die Platine ganz vom Gehäuse trennen zu können. Diese sind hinter einer Vielzahl von Drähten am unteren Ende der Platine verborgen.

Ottmar Lauth, 20.May.14
