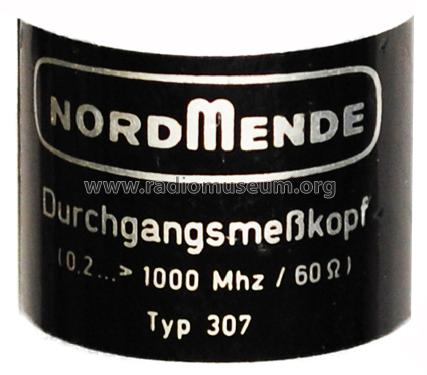

Durchgangsmeßkopf Typ 307

Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Données
Forum
Images
Collections

  • Année
  • 1960 ??
  • Catégorie
  • Appareils de mesure et de dépannage (matériel de labo)
  • Radiomuseum.org ID
  • 235731

 Spécifications techniques

  • Gammes d'ondes
  • Bandes en notes
  • Tension / type courant
  • Pas d'alimentation nécessaire
  • Haut-parleur
  • - - Pas de sortie basse fréquence
  • Matière
  • Boitier métallique
  • De Radiomuseum.org
  • Modèle: Durchgangsmeßkopf Typ 307 - Nordmende, Norddeutsche Mende-
  • Forme
  • Formes diverses décrites en notes
  • Remarques

  • Der Durchgangsmesskopf "Typ 307" von Nordmende ist ein Messgeräte-Anschlusskabel
    für die HF-Pegelmessung und Demodulation von Wobbelsignalen im HF- und UHF-Bereich.

    Technische Daten:
    Frequenzbereich: 0,2 ... 1000 Hz
    Demodulationsbreite: 0 Hz ... 20 khz
    Wellenwiderstand: 60 Ohm
    Max. zul. HF-Spannung: 12 Veff
    Anscluss-Stecker: 3,5/9,5

    Anwendung für folgende Nordmende Messgeräte:
    Service-Wobbler, SW 370
    Universal-Wobbler, UW342/U
    Universal-Wobbel-Messplatz, UWM 346/U
    UHF-Wobbler, UHW 353.

  • Poids net
  • 0.3 kg / 0 lb 10.6 oz (0.661 lb)
  • Auteur
  • Modèle crée par Jürgen Küting. Voir les propositions de modification pour les contributeurs supplémentaires.
