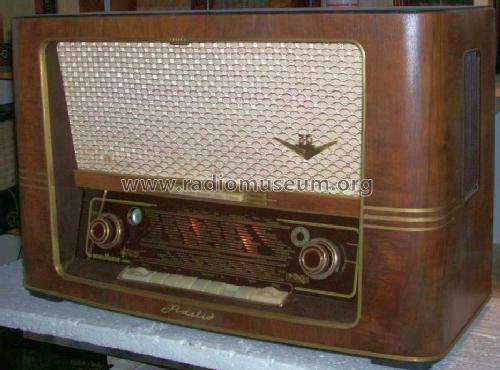

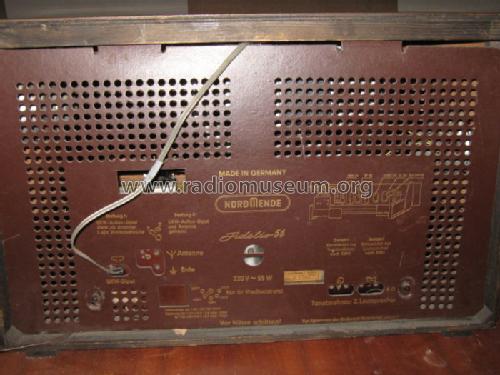

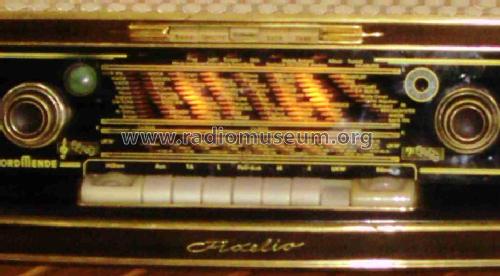

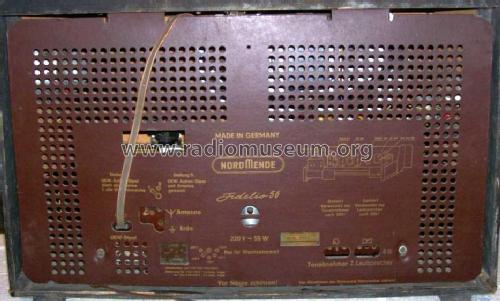

Fidelio 56 3D Ch= 504

• Country
• Germany

• Manufacturer / Brand
• Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

• Year
• 1955/1956

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 7717

• Picture
• Schematics

Previous Next

Previous Next

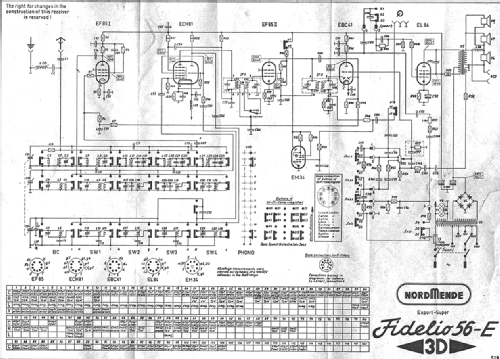

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• ECC85 ECH81 EF85 EABC80 EM34 EL84

• Number of Transistors

• Semiconductors
• Selengleichrichter

• Main principle
• Superheterodyne (common); ZF/IF 460/10700 kHz

• Tuned circuits
• 8 AM circuit(s)     11 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt

• Loudspeaker
• 3 Loudspeakers

• Material
• Wooden case

• from Radiomuseum.org
• Model: Fidelio 56 3D Ch= 504 - Nordmende, Norddeutsche Mende-

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 635 x 405 x 270 mm / 25 x 15.9 x 10.6 inch

• Notes

• Bandbreite schaltbar.
  Im Handbuch des Rundfunk- und Fernseh-Grosshandels 1955/56 bezeichnet mit
  Fidelio 56 3D mit Klangregister. Ein Modell Fidelio 56 3D ohne Klangregister existiert nicht.

  Siehe auch das Exportmodell für die USA Fidelio 56 3D mit UKW/FM bis 108 MHz.

• Net weight (2.2 lb = 1 kg)
• 12.6 kg / 27 lb 12.1 oz (27.753 lb)

• Price in first year of sale
• 368.00 DM

• Source of data
• Radiokatalog Band 1, Ernst Erb

• Mentioned in
• HdB d.Rdf-& Ferns-GrH 1955/56

• Literature/Schematics (1)
• -- Original-techn. papers.

• Picture reference
• Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.
