• Country
• Germany

• Manufacturer / Brand
• Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

• Year
• 1965/1966

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 158259

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 7

• Valves / Tubes
• ECC85 ECH81 EAF801 ECC808 EMM803 ELL80 ECC81

• Number of Transistors

• Semiconductors
• OA81 OA79

• Main principle
• Superheterodyne (common); ZF/IF 460/10700 kHz

• Tuned circuits
• 6 AM circuit(s)     10 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110/220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Power out
• 6 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org

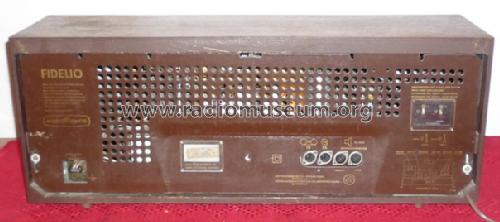

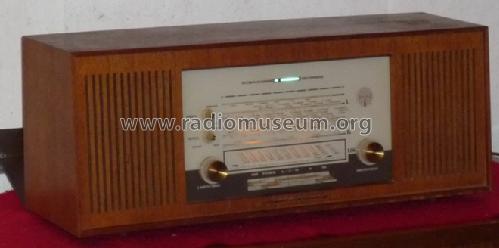

• Model: Fidelio-Stereo S300 Ch= 6/630 - Nordmende, Norddeutsche Mende-

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 650 x 258 x 208 mm / 25.6 x 10.2 x 8.2 inch

• Notes
• Dioden: 11× OA81, 2× OA79

  UKW: 86,7 - 104 MHz
  KW: 5900 - 18500 kHz
  MW: 515 - 1650 kHz
  LW: 140 - 360 kHz

  Besondere Eigenschaften: Magisches Band als Abstimmanzeige; magisches Band für UKW-Stereo-Anzeige; Stereo-Taste; Stereo-Balanceregler; Anzeige für Höhen und Bässe; getrennte Abstimmung AM und FM über Doppelknopf; AM-Abstimmung mit Schwungradantrieb; 2×2W; getrennte Baß- und Höhenregler; kanalgeeichte UKW-Skala; gedruckte Schaltung; Störbegrenzung; Anschlußbuchsen (nach DIN) für Stereo-Tonabnehmer; Stereo-Tonbandgerät (Aufnahme/Wiedergabe) und 2 Außenlautsprecher; organisch eingebauter HF-Stereo-Decoder.

• Net weight (2.2 lb = 1 kg)
• 9.1 kg / 20 lb 0.7 oz (20.044 lb)

• Source of data
• Handbuch VDRG 1965/1966

• Literature/Schematics (1)
• -- Original-techn. papers.

• Author
• Model page created by Thomas Günzel † 1.8.22. See "Data change" for further contributors.
