Globetraveler IV 770.101E

Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Data
Forum
Pictures
Collections

  • Year
  • 1970 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 121176

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 18
  • Semiconductors
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz; 3 AF stage(s)
  • Tuned circuits
  • 7 AM circuit(s)     13 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
  • Power type and voltage
  • Line / Batteries (any type) / 110/220; 5 x 1,5 Volt
  • Loudspeaker
  • 2 Loudspeakers / Ø 5 inch = 12.7 cm
  • Power out
  • 2 W (unknown quality)
  • Material
  • Leather / canvas / plastic - over other material
  • from Radiomuseum.org
  • Model: Globetraveler IV 770.101E - Nordmende, Norddeutsche Mende-
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 340 x 210 x 105 mm / 13.4 x 8.3 x 4.1 inch
  • Notes
  • US-export variant of the Globetrotter TN6001 (770.101A); identical size/shape to the Globetrotter TN6001, with cosmetic differences to the dial and an added FM tuner and bandswitch for 147-174 MHz (labelled 'FM-Police'); added tuner uses the L-BC-MB knob for tuning; 2-way speaker (130x180mm oval and 57mm round); there were grey leatherette and two woodgrain (walnut and teakwood) versions; had an optional leather carrying case (card for ordering was packaged with the radio)
  • Net weight (2.2 lb = 1 kg)
  • 4.5 kg / 9 lb 14.6 oz (9.912 lb)
  • Price in first year of sale
  • 200.00 USD
  • Source of data
  • - - Data from my own collection
  • Literature/Schematics (1)
  • - - Manufacturers Literature
  • Author
  • Model page created by Todd Stackhouse. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Globetraveler IV is part of the collections of the following members.

 Forum

Forum contributions about this model: Nordmende,: Globetraveler IV 770.101E

Threads: 2 | Posts: 6

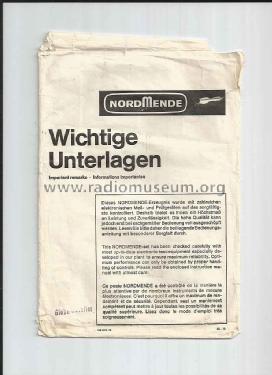

I have obtained and submitted some original documentation for this model, including schematics and other service documentation and an operating manual (unfortunately, only the English pages were included; the original manual was printed in German, English and French).  I have also made a few corrections to the model information based on this documentation.

Todd Stackhouse, 02.Aug.12

Weitere Posts (1) zu diesem Thema.

(Noch einmal: obwohl eine spezifiche Radiotyp zuerst angeredet wird, gilt es um eine allgemeine Frage.)

Ich habe endlich mein geliebtes Nordmende-Koffer sorgfältig geöffnet, um einige Fehlersuche zu unternehmen.  ('Globetraveler IV', US-Modell um 1970, mit Teakholz-Gehäuse...bildhübsch!...)  Optisch nahezu tadellos, aber zwei seiner 4 Tuner (11-KW-Bänder und 2. UKW, für 147...174 MHz-Bereich) funktionierten nicht.  Mit Hilfe des TN-6001-Schaltplans (identisch, ausser dem fehlende 2. UKW-Tuner und UKW-Bandschalter) habe ich die Problem beim KW-Tuner gefunden: bei C893, 2,2 nF Styrol-Kondensator, wurde eine seiner Leitungen genau am Teilkörper abgebrochen.  Daher keine LO-Ausgang vom Zentrumkontakt des Bandschalter-Abteilung VII; also keine Kupplung des LO-Ausgangs durch gewählter Spule zum Zwischenkreis.  Ich habe zur Zeit ein 3,3 nF Keramikkondensator hineingelötet, und nun funktioniert das KW-Tuner wieder, aber das ist natürlich keine echte Reparatur.  Ich muss natürlich diesen Kondensator völlig ausstatten.

Nun folgt die Frage:  Dieser Kondensator war ein Styrol-Kondensator der Fa. MIAL.  Und diese Firma wurde 1978 von TRW gekauft und ist seit 1981 geschlossen.  Auch wird, nach meinem besten Wissen, diese Kondensator-Typ im Allgemeinen nicht mehr hergestellt.  Also: Mit welcher Kondensator-Typ soll man diese Styrol-Kondensatoren am besten ausstatten?  Oder ist diese eine jeden Fragen, wozu es keine absolut 'richtige' Antwort dazu gibt?...

Seitdem diese Kondensatoren meistens in Europa und Japan gebraucht wurden (selten in USA), erschien es ganz logisch, die europäische Experten hier bei RM anzufragen...

(edit: falsche Bauteil genannt (C891 existiert nicht)...u. andere Korrekture zum Post...)

[Successful troubleshooting...and a capacitor question!

(Once again: although I will first talk about a specific model of radio, my question is actually general.)

I finally opened up my favorite Nordmende portable radio to attempt some troubleshooting. (It's a 'Globetraveler IV', US-model from around 1970, with the teak-wood enclosure...looks great!...) It's nearly flawless on the outside, but two of its four tuners (for the 11 SW spread bands and the second FM band, 147...174 MHz) were not working.  With the help of the TN-6001 schematic (identical except for the missing second FM tuner and FM bandswitch), I found the problem in the shortwave tuner: one of the leads of C893, a 2.2 nF (2200 pF) polystyrene capacitor, had broken off right at the body of the component.  Thus no LO output from the center contact of band switch section VII, so the LO output through any selected coil wasn't being coupled into the mixer.  I temporarily soldered in a 3.3 nF (3300 pF) ceramic capacitor, and now the SW tuner is working again, but of course this is not a proper repair.  To fix it properly, of course, I need to completely replace this capacitor.

Now comes the question.  This capacitor was a polystyrene capacitor made by MIAL.  And this company was bought by TRW in 1978 and ceased operations in 1981.  Also, to the best of my knowledge, this type of capacitor in general is no longer manufactured at all.  So: what type of capacitor is best to use to replace these polystyrene capacitors?  Or is this one of those questions where there really isn't any absolutely 'correct' answer?

Since these capacitors were mostly used in Europe and Japan (rarely in the US), it seemed logical to ask the European experts here at Radiomuseum...]

edit: wrong component named (C891 does not exist)...and other corrections to post...

Todd Stackhouse, 16.Aug.08
