• Country
• Germany

• Manufacturer / Brand
• Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

• Year
• 1967 ?

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 303552

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors

• Semiconductors
• OA79 OA79

• Main principle
• Crystal or Solid State Detector

• Power type and voltage
• No Power needed

• Loudspeaker
• - - No sound reproduction output.

• Material
• Various materials

• from Radiomuseum.org

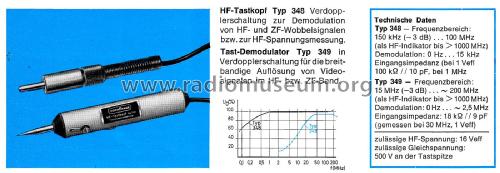

• Model: HF-Tastkopf Typ 348 - Nordmende, Norddeutsche Mende-

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 18 x 18 x 100 mm / 0.7 x 0.7 x 3.9 inch

• Notes

• Der HF-Tastkopf Typ 348 dient zur Gleichrichtung von HF-Signalen, insbesondere zur Demodulation von Wobbelsignalen. Er ist mit zwei Germaniumdioden in Verdopplerschaltung bestückt, wodurch der, bei der Einweggleichrichtung unsymetrischer Hüllkurven auftretende Umpolfehler verringert und außerdem eine größere Richtspannung erzeugt wird.

  Frequenzbereich 150 kHz (-3dB) bis 100 MHz, als HF-Indikator verwendbar bis etwa 1000 MHz

  Der Typ 348 ist mit einem 4/13 Stecker versehen, der Typ 348 B ist mit einem BNC Stecker versehen.

  Dieser Tastkopf wird als Zubehör für das Röhrenvoltmeter URV356 und den Universal-Wobbel-Meßplatz UWM346 angeboten.

  Metall-Gehäuserohr, kunststoffüberzogen, dient als Abschirmung.

• Net weight (2.2 lb = 1 kg)
• 0.1 kg / 0 lb 3.5 oz (0.22 lb)

• Mentioned in
• - - Manufacturers Literature

• Author
• Model page created by Michael Niermann. See "Data change" for further contributors.
