• Paese
• Germania

• Produttore / Marca
• Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

• Anno
• 1970/1971

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 28041

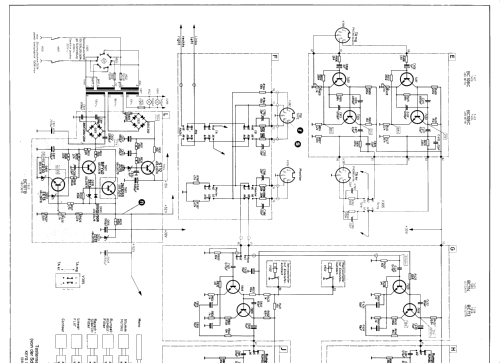

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 62

• Semiconduttori
• BF245 AF106 BF184 S2350 AF125 BFY39 BFY40 AC151 BC107 BC109 BC113 BC114 BC115 BC116 BC125 BC126 BC134 BC142 BC143 2N3055 ST12_Intermetall AA112 AA119 BA128 BB104 OA90 SiG0,5/50R ZD6,8 ZD15 ZD33 ZE1,5 Si-Br-Gl

• Principio generale
• Supereterodina (in generale); ZF/IF 460/10700 kHz

• N. di circuiti accordati
• 8 Circuiti Mod. Amp. (AM)     16 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL), corte (OC) e MF (FM).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 110; 130; 220; 240 Volt

• Altoparlante
• - Questo apparecchio richiede altoparlante/i esterno/i.

• Potenza d'uscita
• 60 W (qualità ignota)

• Materiali
• Mobile in legno

• Radiomuseum.org

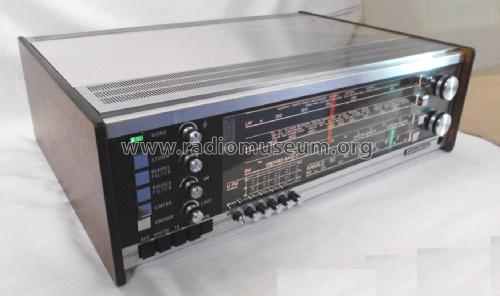

• Modello: HiFi 8002/ST 970.134A/E - Nordmende, Norddeutsche Mende-

• Forma
• Apparecchio per ripiani a scaffale (come i componibili HiFi).

• Dimensioni (LxAxP)
• 496 x 153 x 356 mm / 19.5 x 6 x 14 inch

• Annotazioni
• Halbleiter teils mehrfach vorhanden

  Chassis 770.143A :
  UKW: 87,5 - 104 MHz
  KW: 5900 - 9800 kHz
  MW: 515 - 1650 kHz
  LW: 140 - 360 kHz

  Chassis 770.143E :
  UKW: 87,5 - 108 MHz
  KW: 5900 - 9800 kHz
  MW: 515 - 1650 kHz
  LW: 160 - 400 kHz

  Vollstereo, NF-Verstärker mit zwei Endstufen je 30 W (Sinus).
  Gehäusevarianten: weiss, rot, grün, anthrazit, Nussbaum natur, Teak, Rio-Palisander

• Peso netto
• 12 kg / 26 lb 6.9 oz (26.432 lb)

• Fonte esterna dei dati
• Erb

• Fonte dei dati
• Handbuch VDRG 1970/1971

• Bibliografia
• -- Original-techn. papers.

• Letteratura / Schemi (1)
• - - Manufacturers Literature
