• Pays
• Allemagne

• Fabricant / Marque
• Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

• Année
• 1980

• Catégorie
• Amplificateur BF ou mélangeur BF

• Radiomuseum.org ID
• 133196

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 15

• Semi-conducteurs
• 2SA872A 2SC1775A 2SC2229 HA1452 LB1405 STK0055 TA7317 1S188 1S2076 30D2 30D2 RD5.1F RD6.8E

• Principe général
• Amplification audio

• Gammes d'ondes
• - sans

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 220 Volt

• Haut-parleur
• - Ce modèle nécessite des HP externes

• Puissance de sortie
• 120 W (sans distorsion)

• Matière
• Boitier métallique

• De Radiomuseum.org

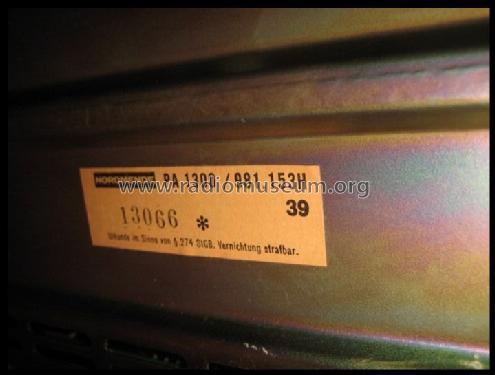

• Modèle: HiFi Amplifier Philharmonic PA-1300 - Nordmende, Norddeutsche Mende-

• Forme
• Appareil d'étagère

• Dimensions (LHP)
• 440 x 105 x 335 mm / 17.3 x 4.1 x 13.2 inch

• Remarques

• Halbleiter teils mehrfach vorhanden.

  Dauerleistung: 2 × 60 Watt an 4 Ohm (DIN).
  Pegeleingänge: 150 mV/47 kOhm, Phono: 2,5 mV/47 kOhm.
  Eingänge (5-pol. DIN): 2× Tape, Tuner, AUX, Fernsteuerung, Phono (magnetisch).
  Ausgänge (5-pol. DIN): 2× Tape, Fernsteuerung, Kopfhörer (Klinke 6,3 mm), 2 Lautsprecher.
  Als einziges Gerät aus der 1300er-Serie fernbedienbar mit HiFi-Control IF 1400 aus der 1400er-Serie.

• Poids net
• 6.3 kg / 13 lb 14 oz (13.877 lb)

• Source
• - - Data from my own collection

• Auteur
• Modèle crée par Rudolf Osterkamp. Voir les propositions de modification pour les contributeurs supplémentaires.
