Mikrobox 972.119 A
Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
- Country
- Germany
- Manufacturer / Brand
- Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
- Year
- 1970 ?
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 89754
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 6
- Main principle
- Superheterodyne (common); ZF/IF 455 kHz; 3 AF stage(s)
- Tuned circuits
- 5 AM circuit(s)
- Wave bands
- Broadcast only (MW).
- Power type and voltage
- Dry Batteries / 9 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 5 cm = 2 inch
- Power out
- 0.2 W (unknown quality)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org

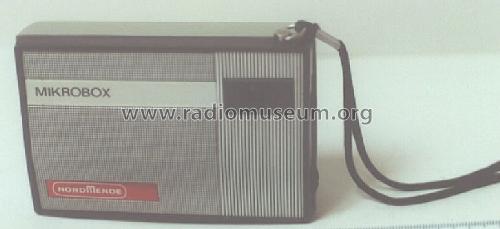

- Model: Mikrobox 972.119 A - Nordmende, Norddeutsche Mende-
- Shape
- Very small Portable or Pocket-Set (Handheld) < 8 inch.
- Dimensions (WHD)
- 107 x 70 x 27 mm / 4.2 x 2.8 x 1.1 inch
- Notes
- Halbleiterliste (nur einmal pro Typ):
Transistoren: 4× CS9011, CS9012, CD9013 or CS1321;
Dioden: CD0000, 2x CD0014.
Die ersten Consumer-Siliziumtransistoren in halbrundem Kunststoffgehäuse (Pillenform); eisenlose Endstufe.
- Net weight (2.2 lb = 1 kg)
- 0.2 kg / 0 lb 7 oz (0.441 lb)
- Source of data
- - - Data from my own collection
- Author
- Model page created by Günther Stabe † 19.8.20. See "Data change" for further contributors.
- Other Models
-
Here you find 1755 models, 1644 with images and 1273 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Collections
The model Mikrobox is part of the collections of the following members.
Forum contributions about this model: Nordmende,: Mikrobox 972.119 A
Threads: 1 | Posts: 1
Hinweis zum Schema:
die richtigen Werte der Emitter-Widerstände der Komplementär-Endstufe müssen heißen: 2,2 Ohm (und nicht 2,2 KiloOhm). Die Demodulatordiode wurden in dieser Zeit meist aus "defekten" Transistoren bzw. solchen außerhalb der Toleranzen gebildet; sofern die Basis-Emitter-Strecke in Ordnung war, wurde der Collector-Abschluss abgezwickt.
Günther Stabe † 19.8.20, 03.May.07
